Réf OE : 0428829800 / 7700552294
En stock

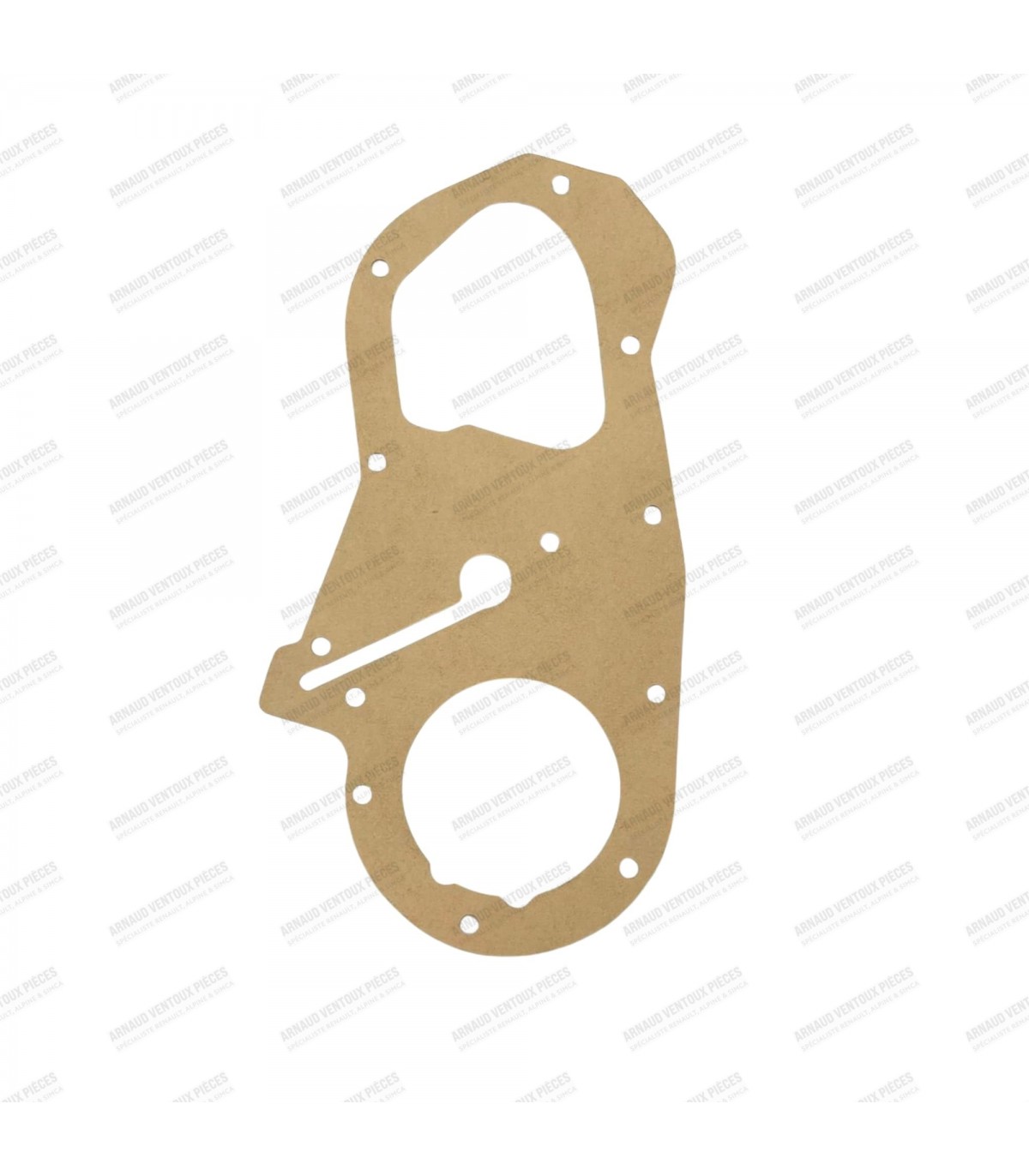

Joint papier entre plaque de distribution et bloc moteur - Type 800-01 / 680-02 - Réf 0428695100
Référence:
4L-049
Pour R4 / 4L :
Moteur Billancourt / Type 800-01 :
- Du numéro 189360 -> numéro 189409
- Du numéro 207571 -> numéro 207710
- Du numéro 207837 -> numéro 336902
- Du numéro 337140 -> numéro 361000
- Du numéro 361101 -> numéro 361943
- Du numéro 362094 -> numéro 409182
Moteur Billancourt / Type 680-02 :
- Du numéro 363855 -> numéro 693300
- Du numéro 693305 -> numéro 693334
- Du numéro 693635 -> numéro 698330
- Du numéro 698381 -> numéro 701643
7,50 €
TTC
Commandez avant 13h et profitez d'une expédition le jour même !
Vous pourriez également aimer
Les clients qui ont acheté ce produit ont également acheté :
Convient pour les véhicules :
- 4CV / Juvaquatre : Moteur Type 662 (A partir de juin 1956)
- Dauphine / Dauphinoise / Estafette / Floride A106 / A108 : Moteur Type 670
- R4 : Moteur Billancourt Type 800-02/05 (A partir de 1962)
Dimensions des coussinets :
- Côte : Côte Réparation (+0.25)
- Diamètre du maneton (A) : Ø 37.75mm
- Diamètre du boîtier (B) : Ø 41.14mm
- Largeur des coussinets (C) : 21.18mm
- Épaisseur des coussinets (D) : 1.69mm
- Coussinets lisses à ergot sans trou de graissage et sans rainures
- Matière des coussinets : Bi-métal
En stock
Caractéristiques des segments :
- Diamètre des segments : Ø 58mm
- Épaisseur des segments supérieurs (Coupe-feu): 1.75mm
- Épaisseur des segments intermédiaires (Étanchéité): 2mm
- Épaisseur des segments inférieurs (Racleur): 3.5mm
Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.
Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.
En stock

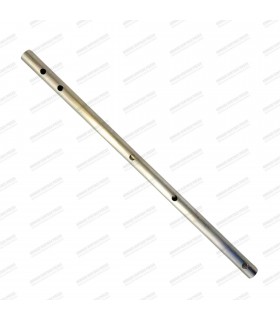

Sens de montage : L'extrémité comportant les deux trous les plus rapprochés se monte du côté de la plaque de visite (Opposé à la pompe à eau)
Orientation du tube : les trous sont à orienter vers les sièges de soupape avec un angle de 30° par rapport à la verticale.
- Diamètre extérieur du tube : Ø 14mm
- Longueur du tube (Hors tout) : 325mm
- Matière : Inox
- Réf OE Renault : 5522581 / 0555258100/ 0555465300
En stock
Dimensions des coussinets :
- Côte : Côte Réparation (+0.25)
- Diamètre du tourillon (A) : Ø 39.75mm
- Diamètre du boîtier (B) : Ø 44.01mm
- Largeur des coussinets (C) : 27.13mm (x2)
- Largeur des coussinets (C) : 30.12mm (x2)
- Largeur des coussinets (C) : 32.87mm (x2)
- Épaisseur des coussinets (D) : 2.11mm
- Coussinets lisses à ergot avec trous de graissage (x4) et rainures (x6)
- Matière des coussinets : Bi-métal
En stock
Caractéristiques du joint de culasse :
- Diamètre des sertissages : Ø 59.7mm
- Épaisseur du joint de culasse : 1.40mm
Sens de montage :
L'inscription "Top" ou "Haut" sur le joint de culasse doit être orientée vers la culasse (vers le haut).
Pour les joints qui ne possèdent pas de mention "top" ou "haut", mais qui ont une référence fabricant, orientez cette référence vers la culasse.
En l’absence d’inscriptions (TOP, HAUT ou référence du fabricant), le joint n’a pas de sens de montage.
Il convient toutefois de contrôler le bon positionnement des conduits de passage d’eau et d’huile afin de valider le montage.
