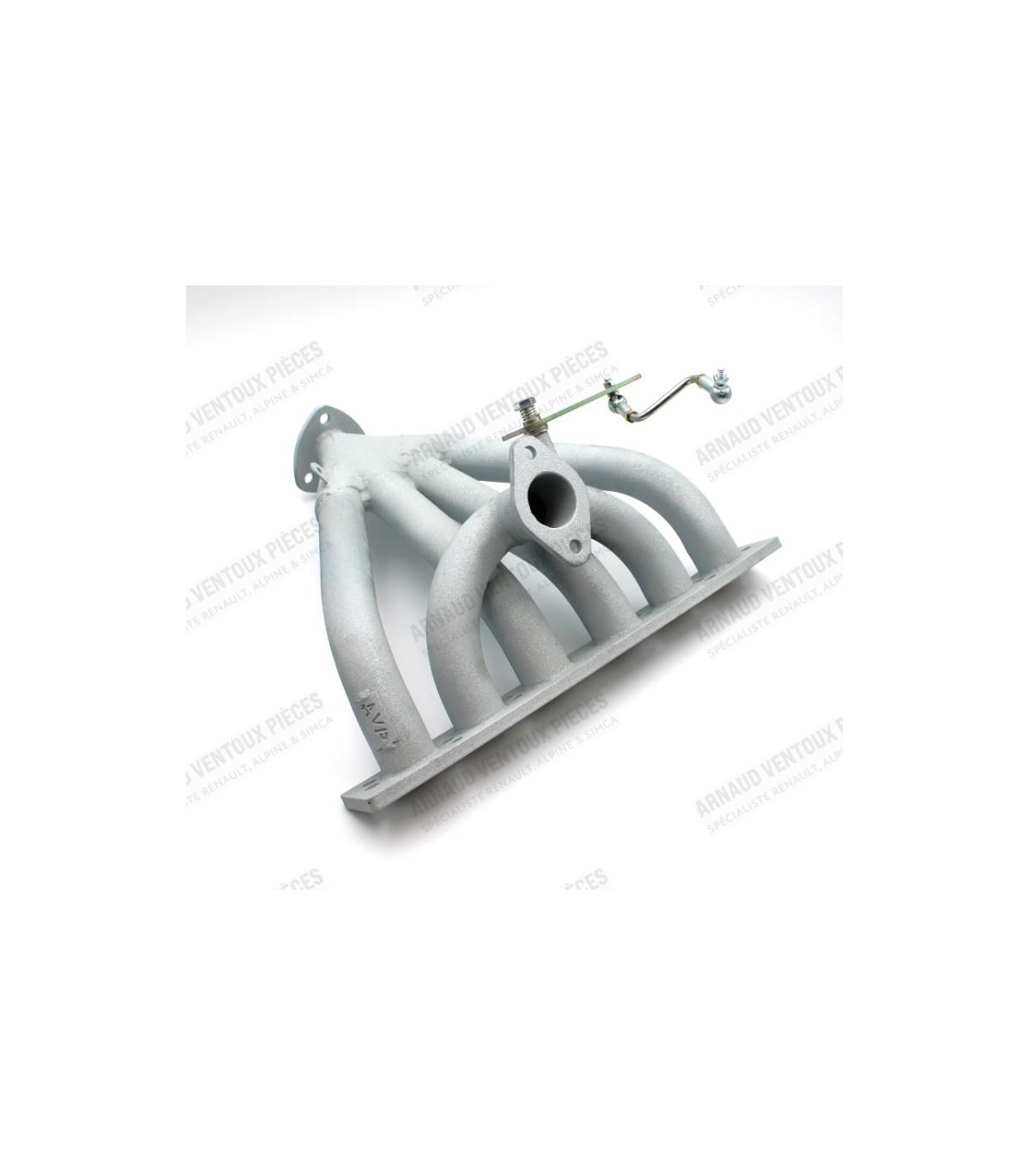

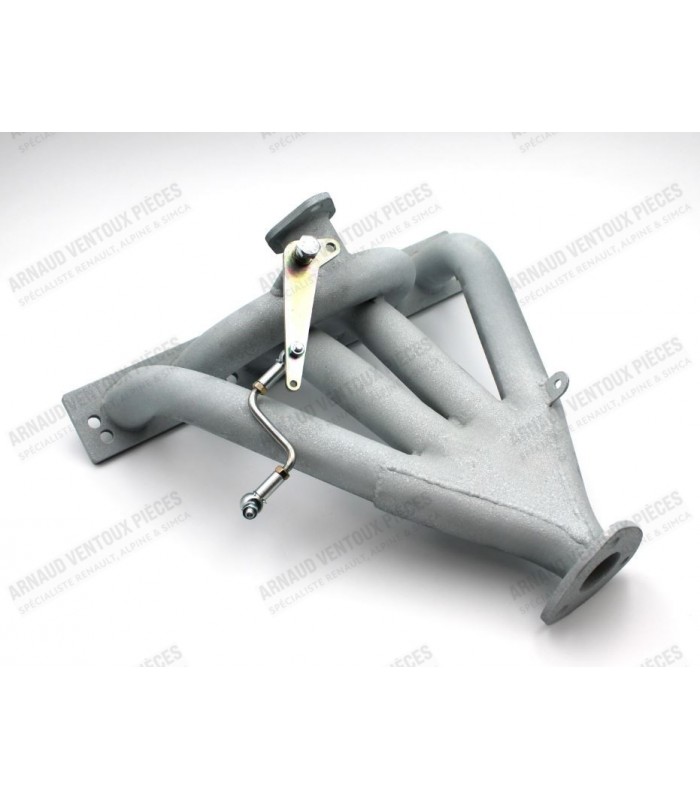

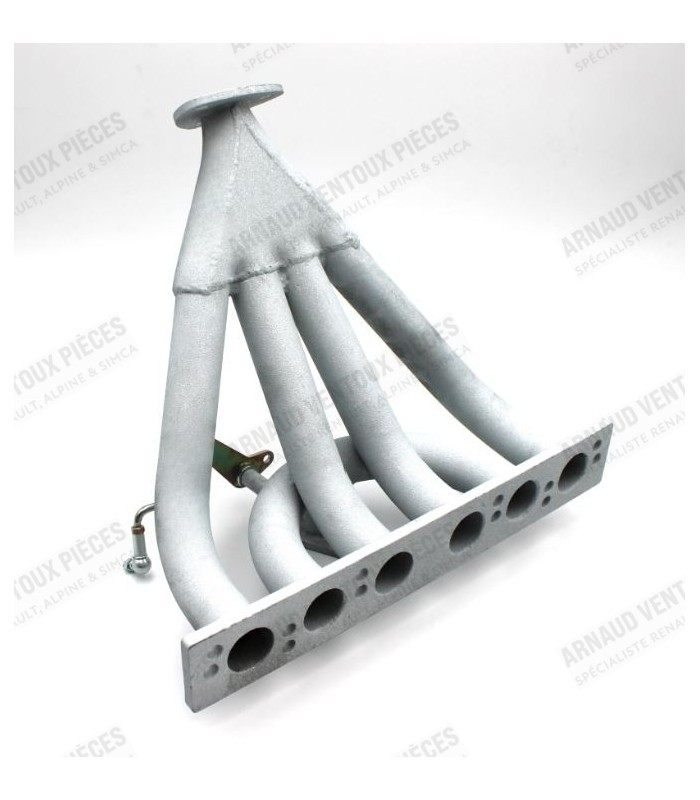

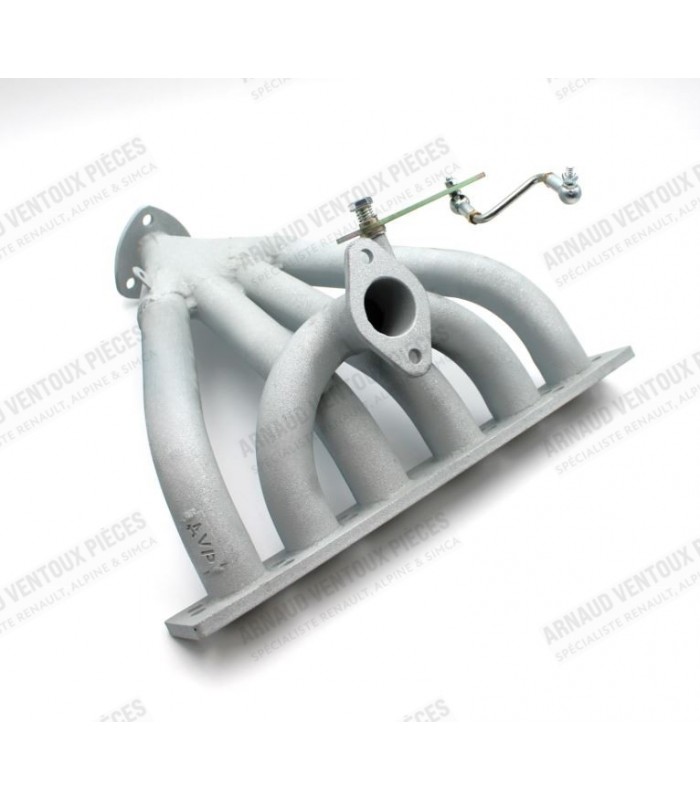

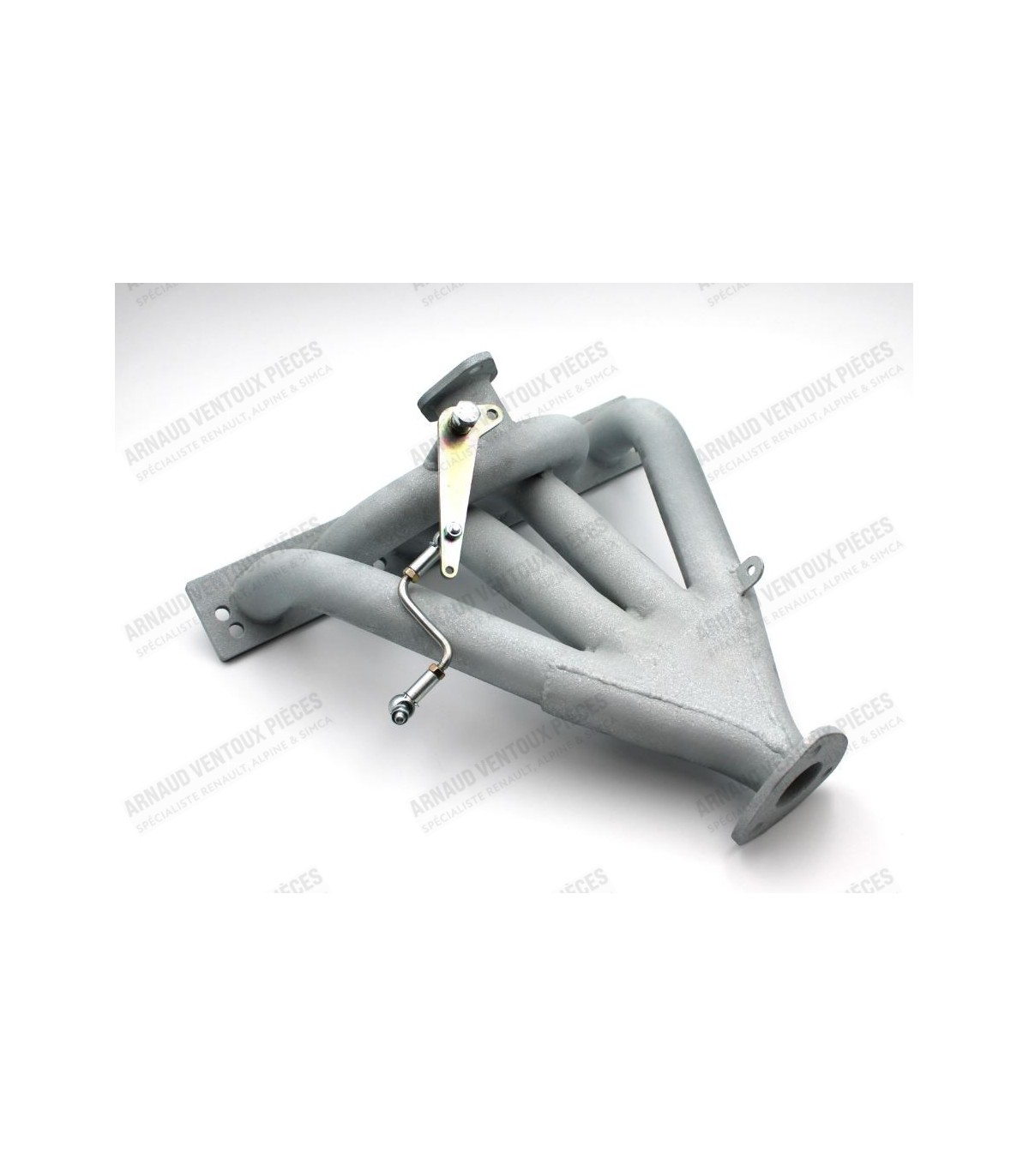

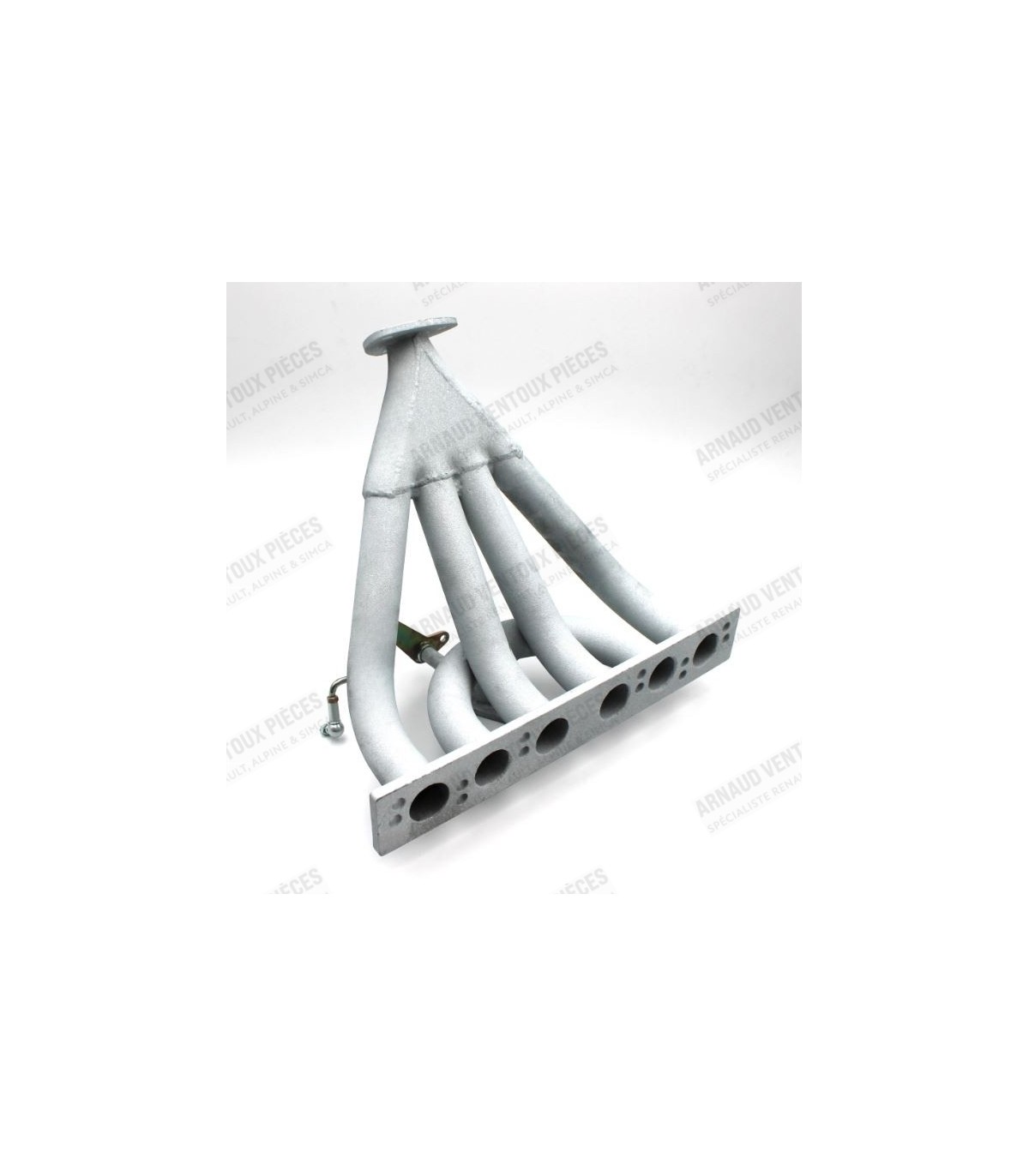

Collecteur d'admission et d'échappement (Version gros conduits) pour carburateur Solex 32 PBIC / 32 PBICT

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 77mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 96mm
• Diamètre d'embase des chemises (A): Ø 82.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 143.50mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 92.50mm
• Dimensions des axes : Ø 21x65mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Convient pour:

• Dauphine ( R1090 / R1091 )
• Floride
• Alpine A108 (A recouper)

• Longueur hors tout : 198,5cm
• Longueur des gaines : 67cm x2
• Longueur du câble : 196cm

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles 1ermontes (origine) des constructeurs automobiles.

• Longueur utile (L sur schéma photo numéro 3) : 12.5mm
• Vendu avec la goupille
• Réf OE Renault / Alpine : 0705339100

Convient pour :

• 4CV (1ers et 2e modèles)
• Dauphine (1er modèle)
• Alpine A106

Pompe à eau avec 7 trous de fixation, vous avez la possibilité de réaliser le 8ème trou si besoin.

• Livraison uniquement en France
• Peinture anticorrosion pour bloc moteur, carter, tambour de frein et boite de vitesse.
• Résistant à 180°C
• Contenance : 500ml
• Couleur : vert RAL 6005
• Applicable au pinceau directement ou au pistolet en diluant la peinture avec le diluant référence C024.

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés(x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 59.95mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 72.75mm
• Diamètre d'embase des chemises (A): Ø 62.40mm
• Hauteur jupes comprise (hors tout) des chemises (C): 121mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 112mm
• Dimensions des axes : Ø 14x49.80mm (Montage sans circlips)
• Épaisseur des Segments : 1.45mm / 1.45mm / 3mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.
