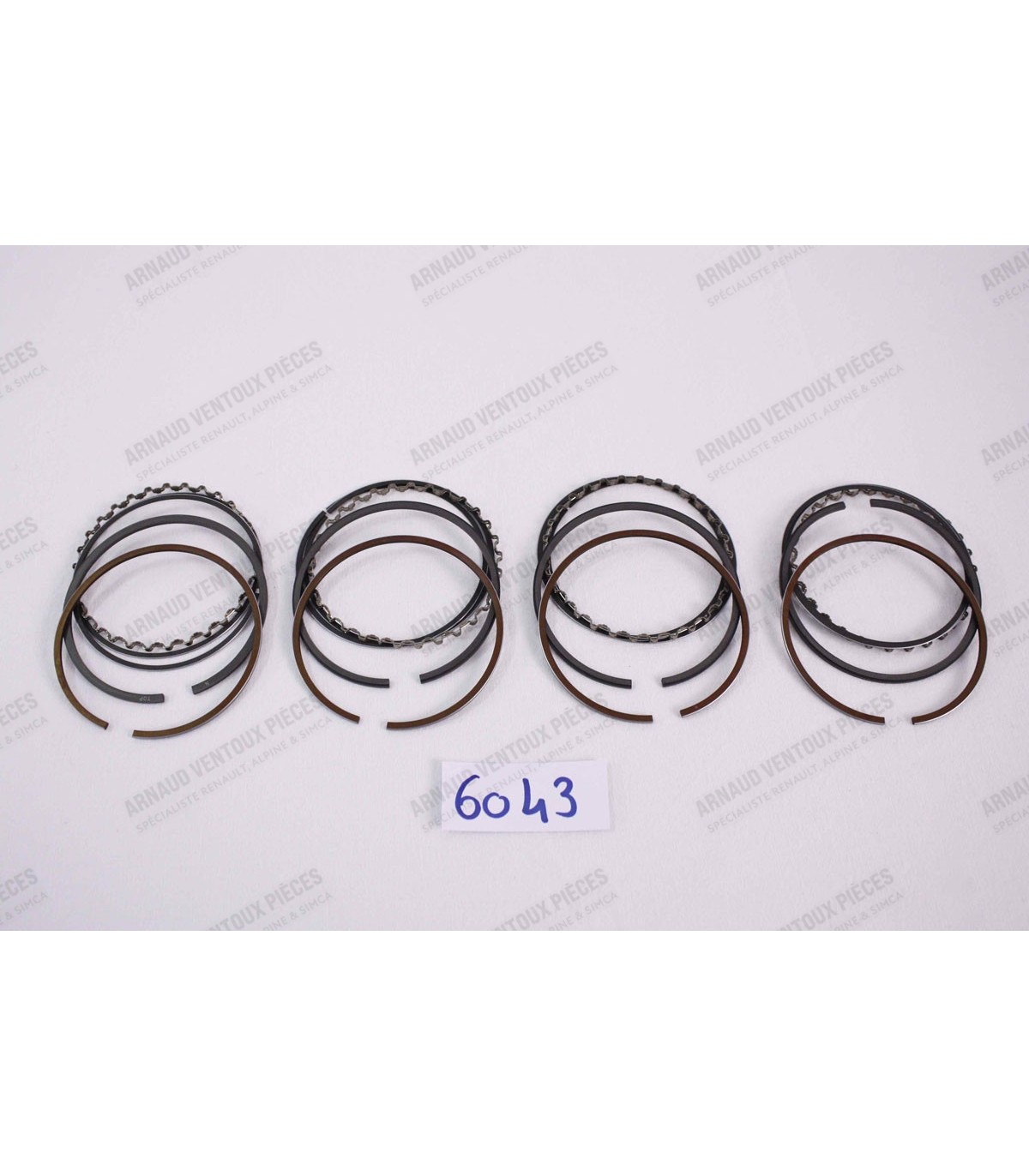

Jeu de 12 segments Ø 77.8mm - Epaisseur 1.75x2x4mm - Moteur 1596cm³

• Epaisseur : 1mm

Compatible avec les moteurs 1565cm³ à 1647cm³ (Type 807 , 844 et 843) :

• A110 1600S / SC / SX
• A310 1600cc
• R12G / R17G
• R16.TS / TX

Dimensions des coussinets :

• Côte : Côte Réparation (+0.25)
• Diamètre du maneton (A) : Ø 47.75mm
• Diamètre du boîtier (B) : Ø 51.60mm
• Largeur des coussinets (C) : 21.75mm
• Épaisseur des coussinets (D) : 1.89mm
• Coussinets lisses à ergot sans trou de graissage et sans rainures
• Matière des coussinets : Bi-métal

Caractéristiques des segments :

• Diamètre des segments : Ø 78mm
• Épaisseur des segments supérieurs (Coupe-feu): 1.75mm
• Épaisseur des segments intermédiaires (Étanchéité): 2mm
• Épaisseur des segments inférieurs (Racleur): 4mm

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Dimensions du Grand ressort :

• Diamètre extérieur : Ø 35.90mm
• Diamètre intérieur : Ø 27.80mm
• Diamètre du fils : Ø 4.1mm
• Hauteur libre (hors tout) : 49.50mm

Dimensions du Petit ressort :

• Diamètre extérieur : Ø 25.90mm
• Diamètre intérieur : Ø 20mm
• Diamètre du fils : Ø 2.90mm
• Hauteur libre (hors tout) : 42mm

Dimensions fournies à titre indicatif, pouvant légèrement varier.
