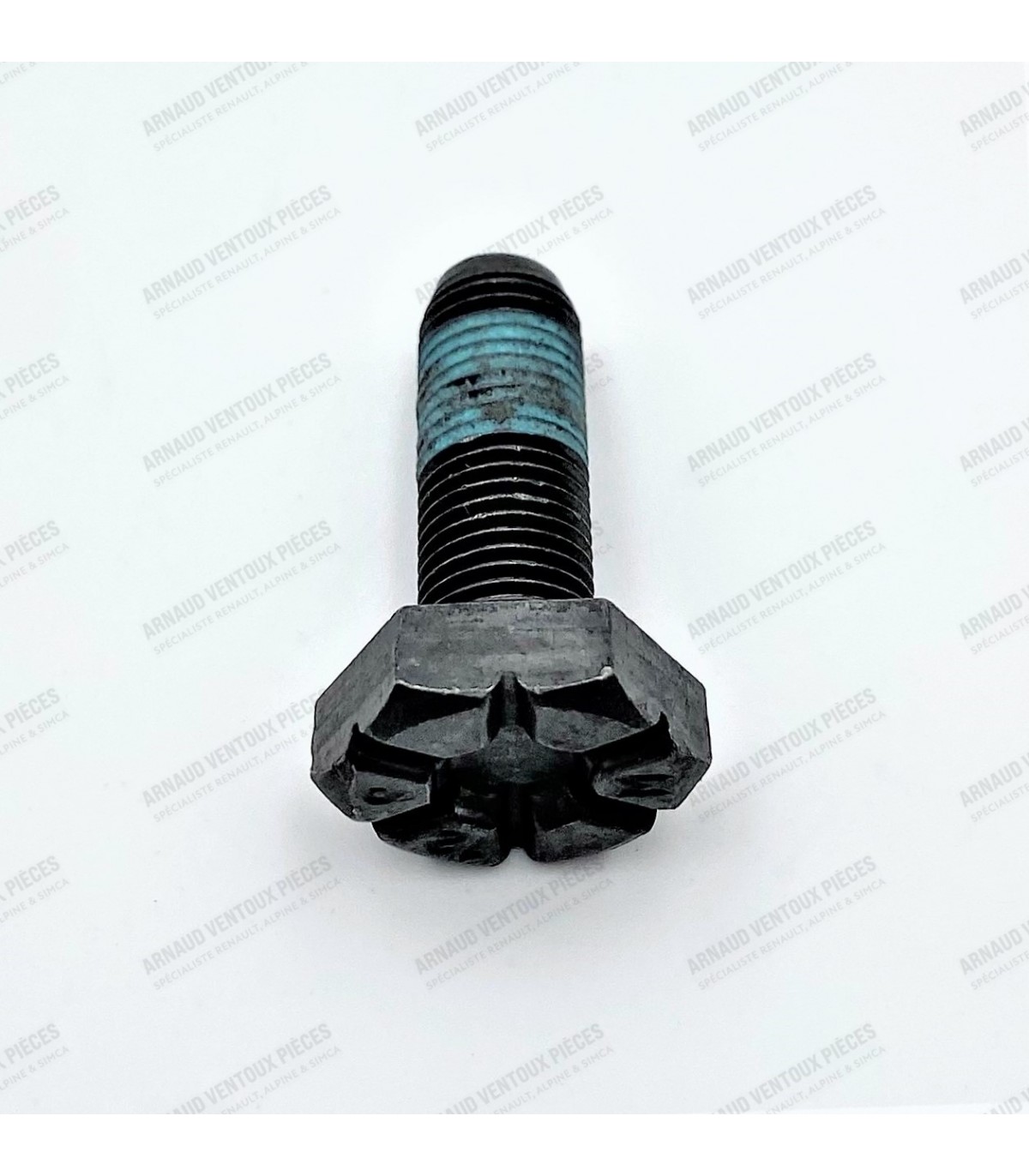

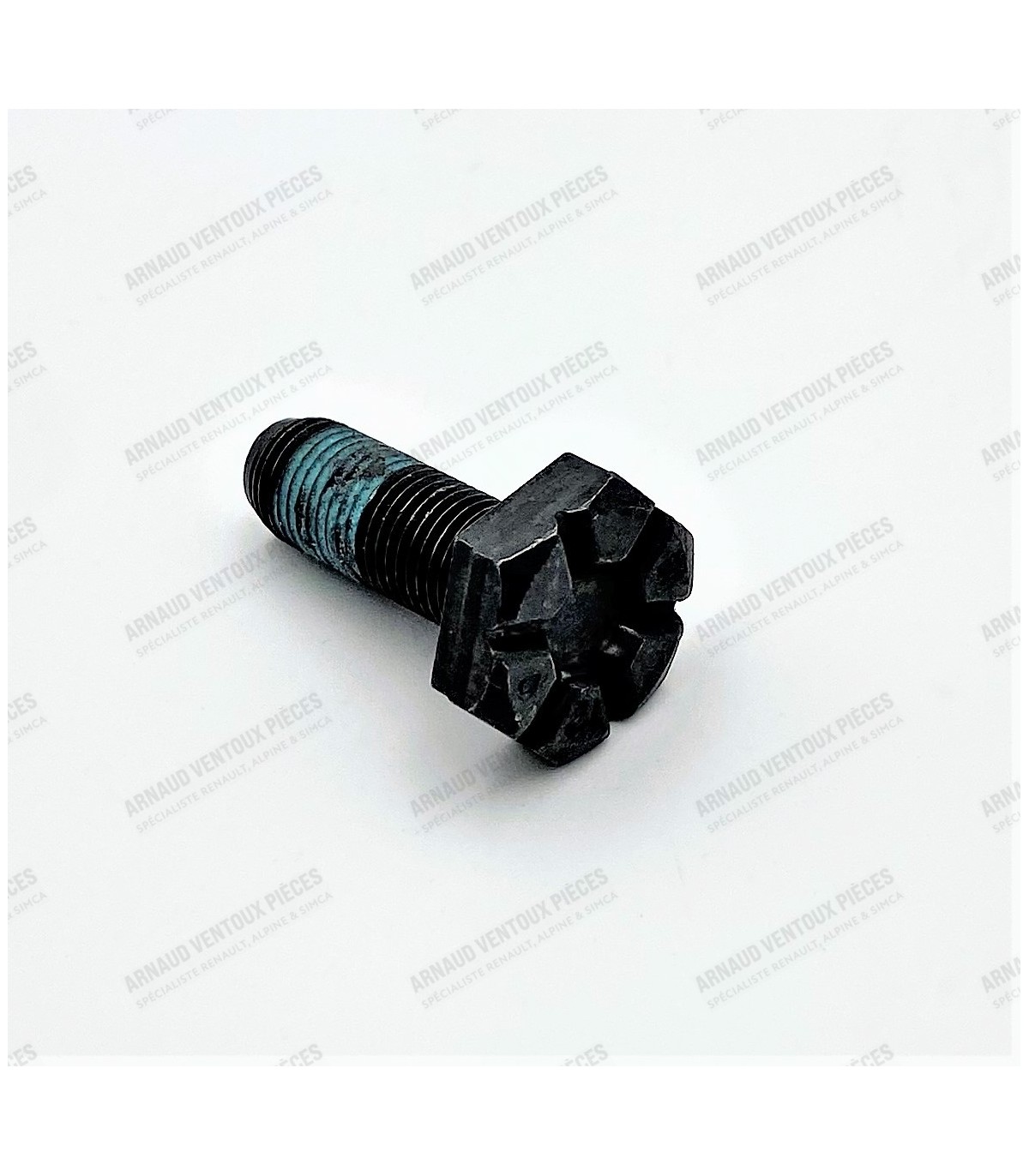

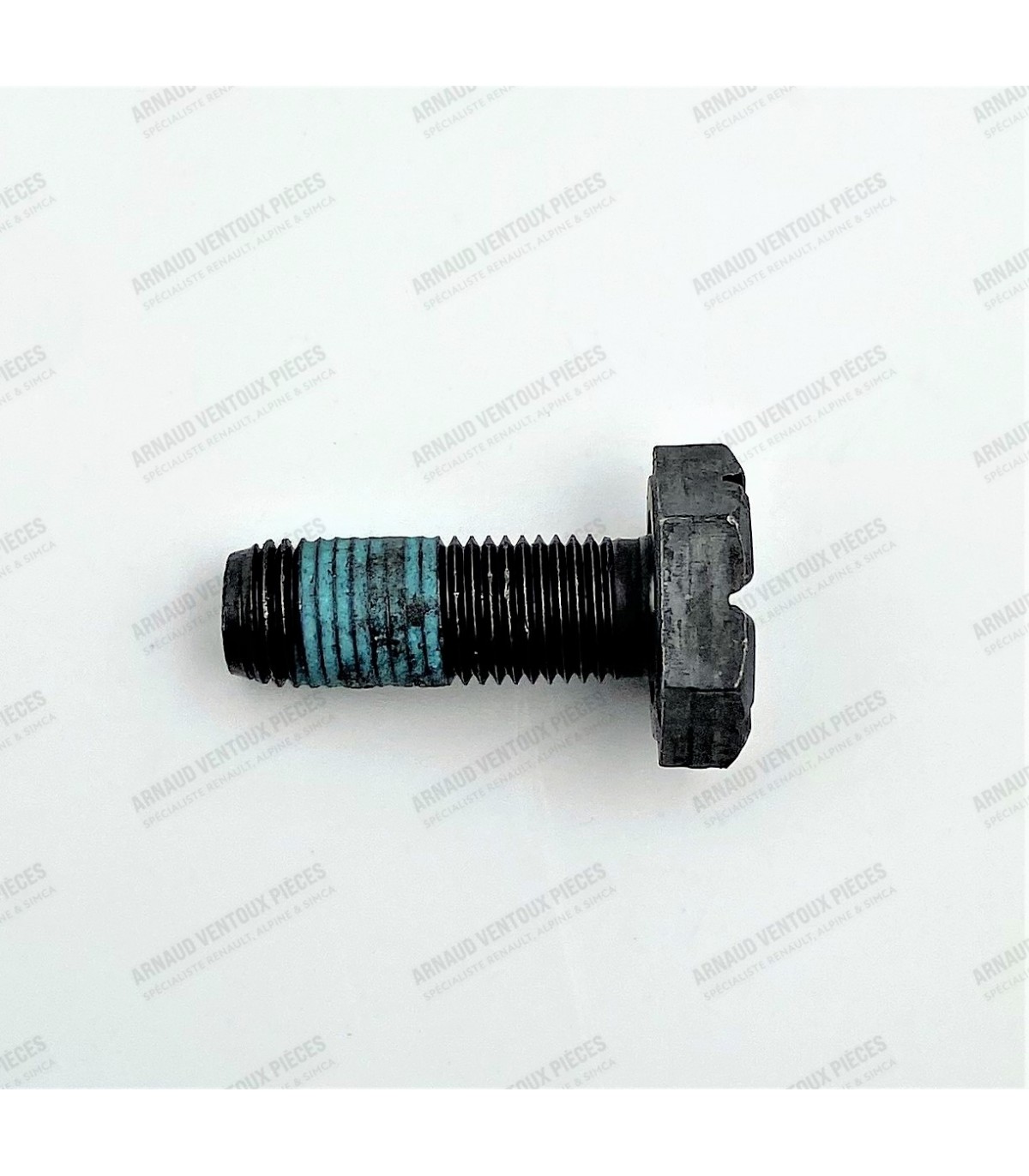

Vis d'origine de volant moteur M9x100 (Lg: 25mm) - Réf 7700854191 / 0706307900

• Longueur hors tout : 161cm
• Longueur gaine 1 : 71cm
• Longueur gaine 2 : 54cm
• Longueur du câble : 158,5cm

Convient pour Alpine A110 1300cm³ / 1600cm³ / 1600VB

Nos câbles sont de fabrication Française et répondent aux normes d’assemblage et de qualité des câbles de première monte (origine) des constructeurs automobiles.

• Convient pour toutes les jantes démontables en 3 parties 13" (sauf GOTTI N°7)

Pour hauteur de culasse d'origine de 73mm.

Convient pour soupapes avec une rainure en position haute (Clavette type KK) et pour tige de diamètre 8mm.

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 76mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 90.10mm
• Diamètre d'embase des chemises (A): Ø 80.60mm
• Hauteur jupes comprise (hors tout) des chemises (C): 134mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 95mm
• Dimensions des axes : Ø 20x62mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint Torique

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Convient pour les dès en Ø 18.4mm, Ø 19.4mm et Ø 20.4mm
