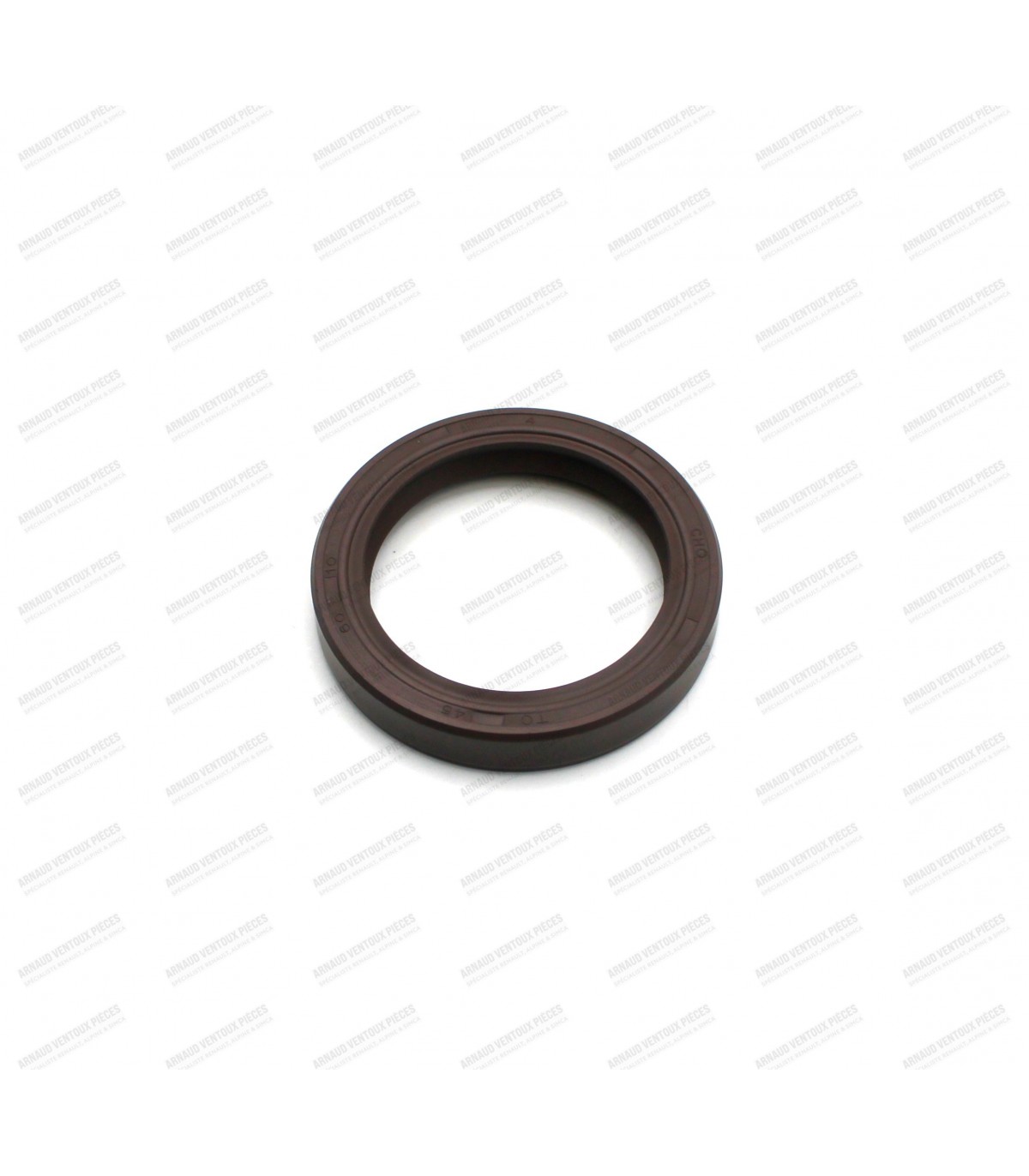

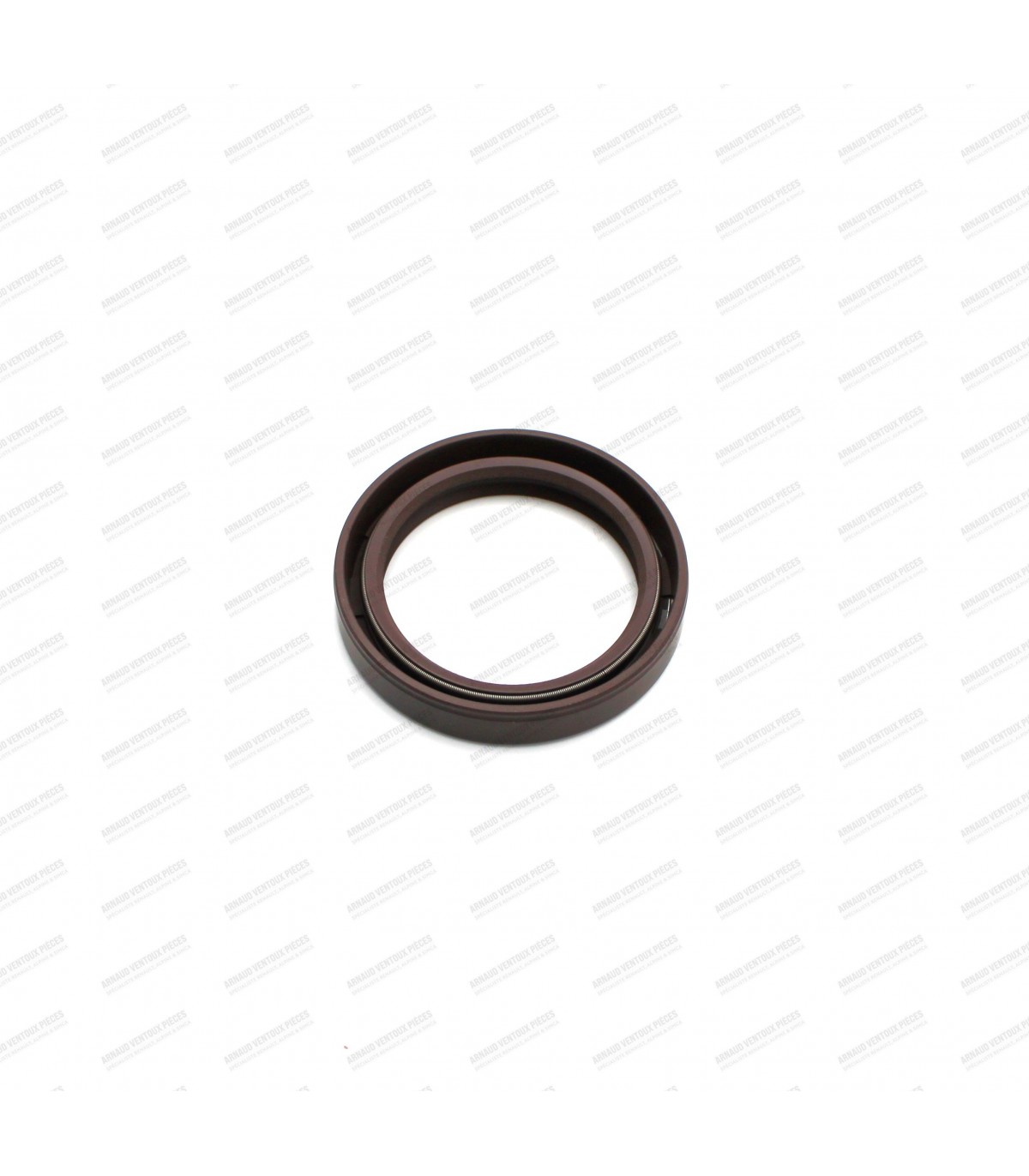

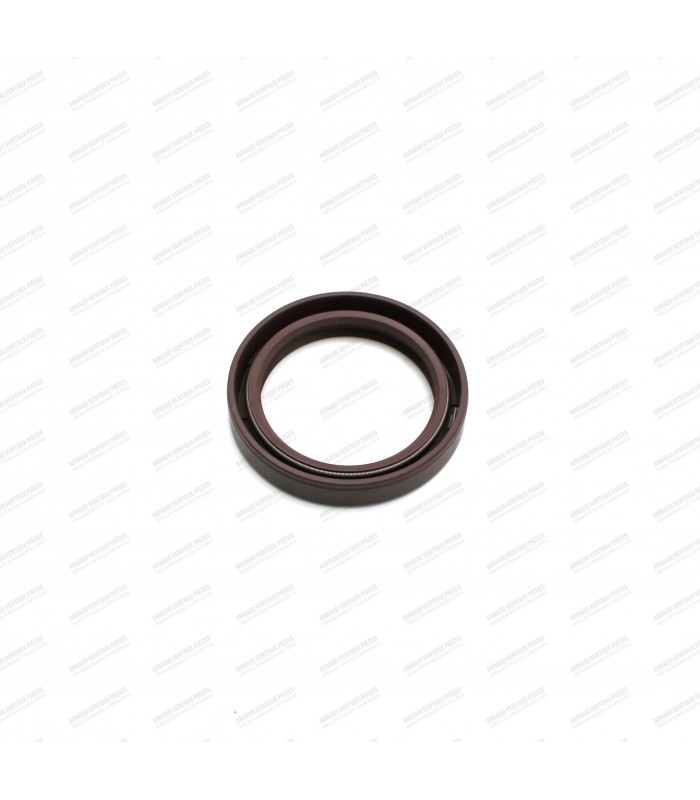

Joint spi de vilebrequin côté distribution - Ø 45x60x10mm

• 4 fils de bougies + 1 fil de bobine
• Cosses sur bobine coudées à 90°
• Longueur du câble bobine : 61cm
• Longueur des 2 câbles bougie : 26,5cm
• Longueur des 2 câbles bougie : 36.5cm
• Nous tenons à souligner que nos fils de bougies sont fabriqués avec des fils rouge en silicone de Ø 7 mm et une âme (matériau du fil) en cuivre standard, ce qui indique qu'ils ne possèdent pas de protection antiparasite.
• Si le véhicule est équipé d'accessoire électronique sensible, tels que radio, tripmaster, moniteur ou certain kit d'allumage électronique, des interférences ou des perturbations peuvent se produire.

Caractéristiques des segments :

• Diamètre des segments : Ø 77.8mm
• Épaisseur des segments supérieurs (Coupe-feu): 1.75mm
• Épaisseur des segments intermédiaires (Étanchéité): 2mm
• Épaisseur des segments inférieurs (Racleur): 4mm

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Convient pour:

• R5 Alpine Turbo (122B) / Alpine Coupe / GR2 : Disque avant
• A310.4 (n°1 à n°909) : Disque avant
• A310.6 Avant 1980 (n°1 à n°47708) : Disque avant
• R15TS / R17(TS / TL) : Disque avant
• R12G / R17G : Disque avant

• Entraxe de fixation de la bride sur la pipe d'admission : 70mm  et 110mm
• Entraxe de fixation de la bride sur le carburateur : 110mm  et 70mm
• Épaisseur des brides : 19.3mm
• Diamètre des conduits : Ø 45mm
• Brides livrées avec ses joints toriques (x4), joints papiers (x4) et goujons de fixation (x16)

Ces brides rigides en aluminium viennent remplacer en lieu et place les brides d'origine dites "souples" en caoutchouc qui se déchire avec l'usure.

Convient également pour remplacer la sonde M18x150 sur le support de pompe à eau AVP4204

Kit de durites de chauffage compatible avec Alpine A310.4 (1ère Version):

• A310.4 1600VE : De la n°1 à la n°1002
• A310.4 1600VF : De la n°1 à la n°21002

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés(x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 78mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 96mm
• Diamètre d'embase des chemises (A): Ø 82.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 143.5mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 92.50mm
• Dimensions des axes : Ø 22x66.25mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.
