Épaisseur des joints :
- Joints bleus : 0.08mm
- Joints rouges : 0.10mm
- Joints Verts : 0.12mm
Diamètre intérieur des joints 82mm.
En stock

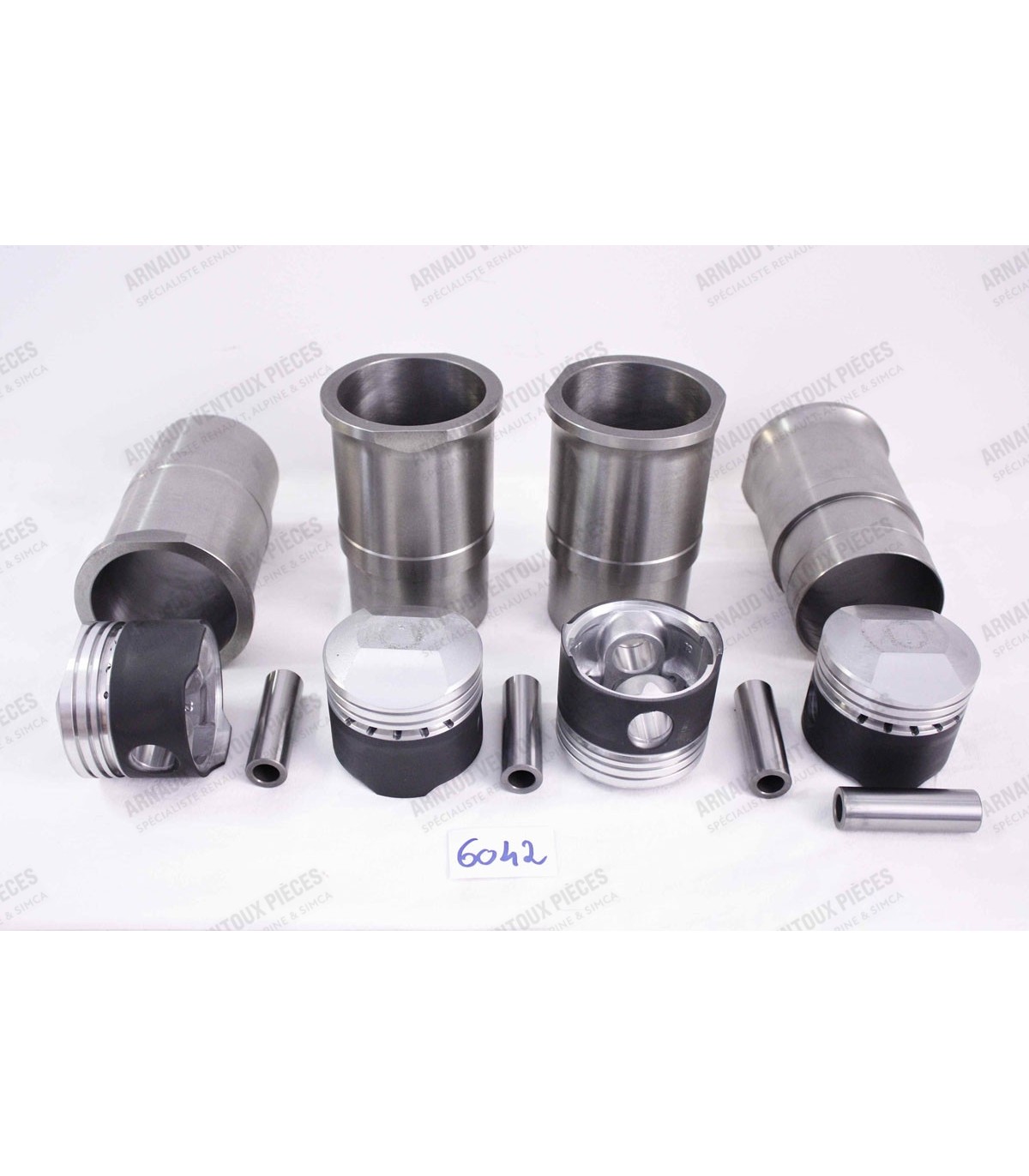

Jeu de 4 chemises et pistons Ø 77.8mm avec segments et axes (Ø 21x66.5x13mm) - Moteur 1596cm³ (Type 807)
Référence:
6042
Les ensembles sont fournis avec les éléments suivants :
- Chemises (x4)
- Pistons Bombés (x4)
- Segments (x12)
- Axes (x4)
- Circlips (x8)

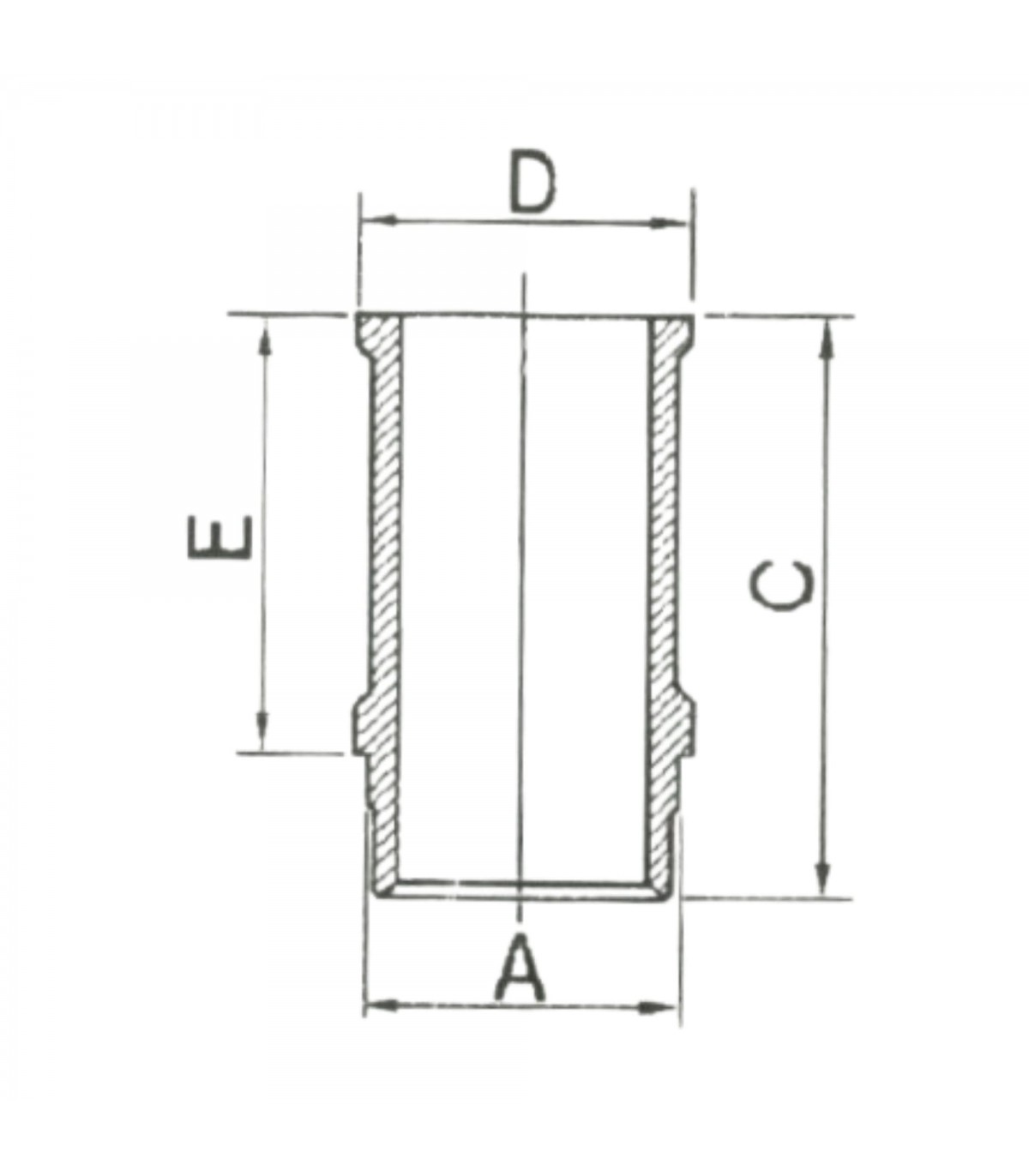

Dimensions des différentes pièces :
- Diamètre de l'alésage des chemises : Ø 77.8mm
- Diamètre de la collerette ou du haut des chemises (D): Ø 96mm
- Diamètre d'embase des chemises (A): Ø 82.50mm
- Hauteur jupes comprise (hors tout) des chemises (C): 143.5mm
- Hauteur du haut de la chemise à la portée des joints d'embases (E) : 92.50mm
- Dimensions des axes : Ø 21x66.5mm (Montage sans circlips)
- Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
- Type de joints d'embase : Joint en papier
Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).
Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.
Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.
443,33 €
Commandez avant 13h et profitez d'une expédition le jour même !
Vous pourriez également aimer
Les clients qui ont acheté ce produit ont également acheté :
- Graphite Qualité Supérieure spécial pour butée d'embrayage
- Important : La vis de serrage du porte-butée doit être placée du côté opposé à la fourchette
- Il est possible de conserver le porte-buée et de remplacer uniquement la bague graphitée en cas d'usure.
- En fonction du diamètre du ressort de rappel, il pourrait être nécessaire de re-percer la fixation de la butée.
- Il est recommandé de tremper la butée dans de l'huile moteur chaude, puis de l'essuyer avant le montage afin d'éviter les bruits de grincement
En rupture
Convient pour:
- R12G : Moteur 1565cm³ (Type 807-20)
- R17 TS : Moteur 1565cm³ (Type 807-12)
- R17 TS / Gordini : Moteur 1605cm³ (Type 844-12)
En stock
Pour moteur avec pompe à eau, x4 sorties.
Pochette vendue sans les joints de queues de soupapes (AVP1012) , sans les joints d'embase en cuivre et sans le joint spi de carter de distribution (AVP1029).
En rupture
Convient pour :
- R12G : Moteur 1565cm³ (Type 821-10 / 821-20)
- R15 TS et R17 TL : Moteur 1565cm³ (Type 807-10 et 807-11)
- R16 L : Moteur 1470cm³ (Type697-01 / 697-02)
- R16 TS : Moteur 1565cm³ (Type 807-03 / 807-04 / 807-05 / 807-06)
- R16 TL: Moteur 1565cm³ (Type 821-01 / 821-02 / 821-03 / 821-04)
- Alpine A110 1600S : Moteur 1596cm³ (Type 807G)
- Alpine A110 SC / SI : Moteur 1605cm³ (Type 844)
- Alpine A310 : Moteur 1605cm³
En stock
 - Moteur 1596cm³ (Type 807)&media=https://www.arnaudventouxpieces.com/1276-large_default/jeu-de-chemises-et-pistons-diam-778-avec-segments-axe-complet.jpg){kind=link}
Épaisseur des joints :
- Joints bleus : 0.08mm
- Joints rouges : 0.10mm
- Joints Verts : 0.12mm
Diamètre intérieur des joints 82mm.
En stock
Dimensions des coussinets :
- Côte : Côte Réparation (+0.25)
- Diamètre du maneton (A) : Ø 47.75mm
- Diamètre du boîtier (B) : Ø 51.60mm
- Largeur des coussinets (C) : 21.75mm
- Épaisseur des coussinets (D) : 1.89mm
- Coussinets lisses à ergot sans trou de graissage et sans rainures
- Matière des coussinets : Bi-métal
En stock
Dimensions des coupelles :
- Diamètre Intérieur : Ø 30.10mm
- Diamètre Extérieur : Ø 42mm
- Hauteur : 4.7mm
En stock
