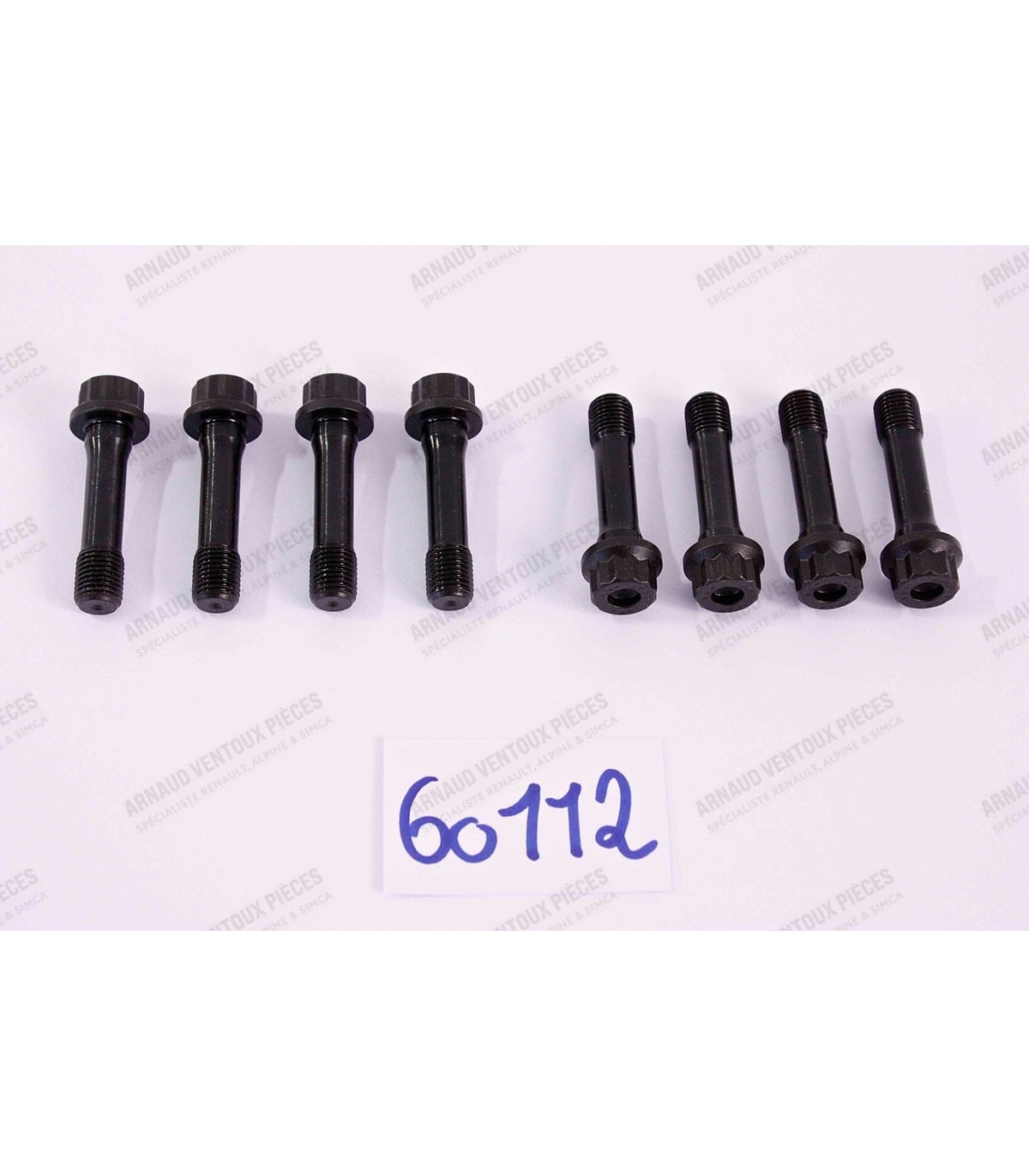

Jeu de 8 vis de bielles "Marque ARP" M9x100 - Moteur 1600cm³ (Type 807)

La pose d'un fret en acier est réalisée sur la portée du joint spi pour une meilleure étanchéité et une diminution de l'usure de la poulie.

• Les ensembles sont fournis avec les éléments suivants :

  • Chemises (x4)
  • Pistons (x4)
  • Segments (x12)
  • Axes (x4)

  Dimensions des différentes pièces :

  • Diamètre de l'alésage des chemises : Ø 79mm
  • Diamètre de la collerette ou du haut des chemises (D): Ø 96mm
  • Diamètre d'embase des chemises (A): Ø 84mm
  • Hauteur jupes comprise (hors tout) des chemises (C): 143.50mm
  • Hauteur du haut de la chemise à la portée des joints d'embases (E) : 92.60mm
  • Dimensions des axes : Ø 21x69mm (Montage sans circlips)
  • Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
  • Type de joints d'embase : Joint Torique

  Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

  Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

  Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Résistance bobinage primaire: 3.1 ohms
• Résistance bobinage secondaire: 9200 ohms
• Bobine compatible avec les kits d'allumage électronique réf AVP4798 et AVP4799
• Vendu avec son support

• Joint papier épaisseur : 1,6 mm
• Convient pour tous les moteurs 1565cm³ / 1596cm³ / 1605cm³ et 1647cm³

Épaisseur des joints :

• Joints bleus : 0.08mm
• Joints rouges : 0.10mm
• Joints Verts : 0.12mm

Diamètre intérieur des joints 82mm.
