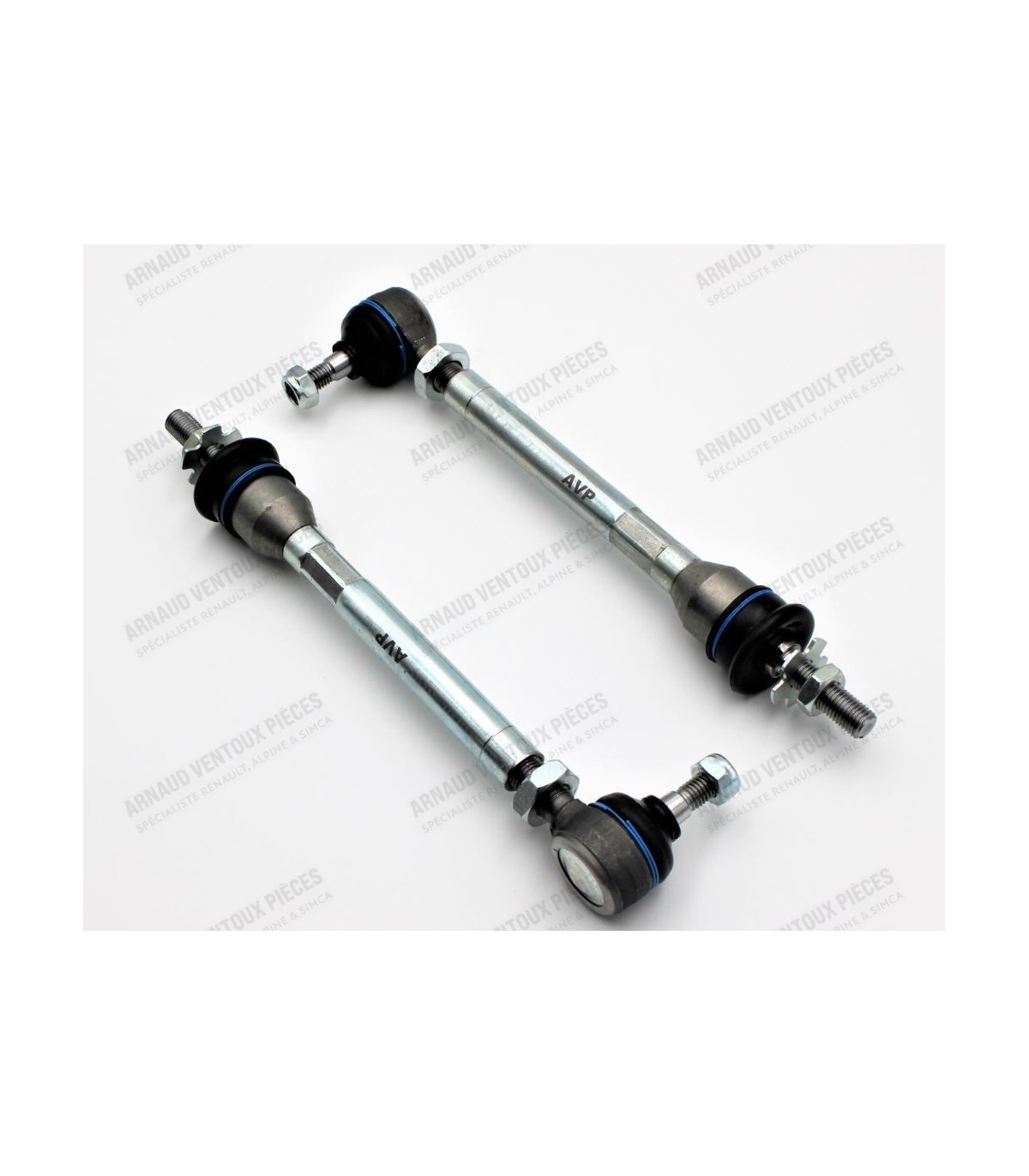

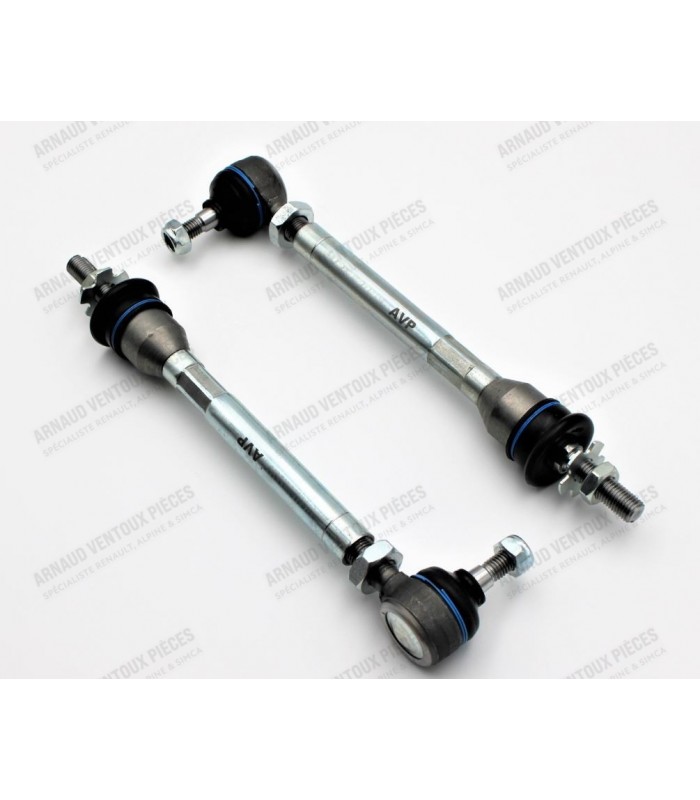

Jeu de biellettes de direction réglable (Pour cône Ø 11mm à 12mm)

Composition du Kit :

• Rondelle métallique x4
• Ecrou M8 x1
• Bague en plastique x2
• Bague en caoutchouc x2 (Réf OE :7700721244 / 7700692252
• Réf OE Renault / Alpine : 7700692252 / 7700689713 / 7701464136 / 7701464796

Convient pour :

• R18
• R21 et R25
• R30
• Alpine GTA : V6 GT (D500) et V6 Turbo (D501 et D502)
• Alpine A610 (D503)

Convient pour:

• Dauphine (Tous modèles): Frein à tambour
• Floride / Alpine A108: Frein à tambour

• Graisseur à bille en acier
• Hauteur (hors tout) du graisseur : 18mm
• Graisseur avec une empreinte de clé de 9

• Convient pour tube en cuivre Ø 3.5x6.35mm

• A monter avec un graisseur droit M6x100 (AVP C107)
• Vis spécifique : M12x150 (Pas fin)
• Réf OE Renault : 8546170 / 0854617000

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 76mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 90.10mm
• Diamètre d'embase des chemises (A): Ø 80.60mm
• Hauteur jupes comprise (hors tout) des chemises (C): 134mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 95mm
• Dimensions des axes : Ø 20x65mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint torique

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.
