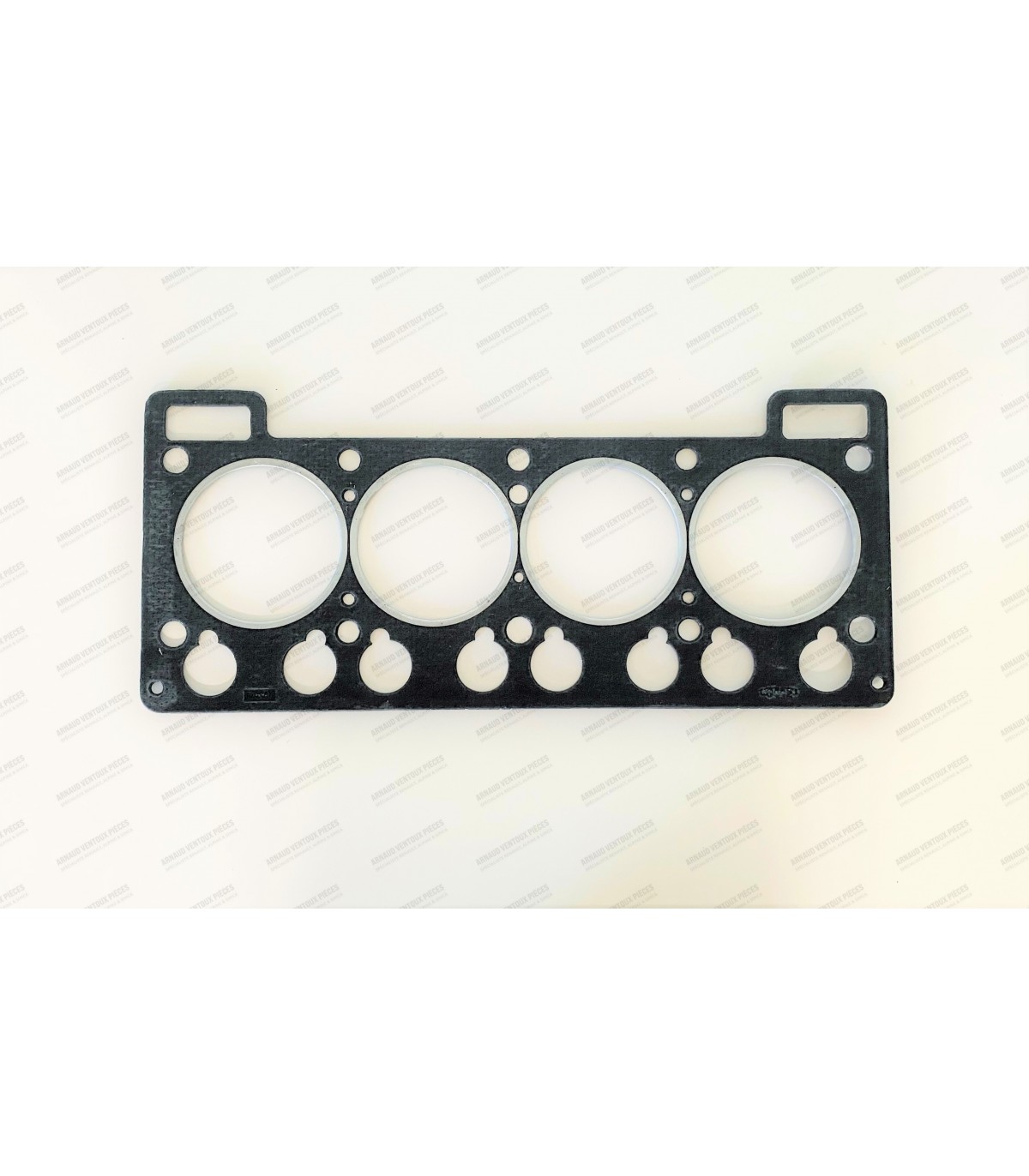

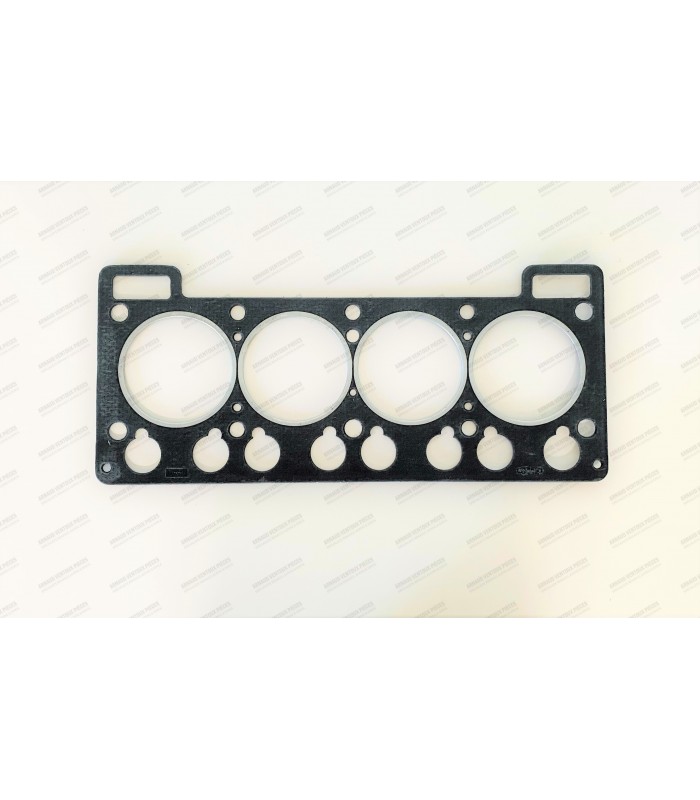

Joint de culasse Ø 77mm - Epaisseur 1.75mm ( Côte réparation +0.30mm )

• Diamètre de la vis de purge : Filetage conique - NPTF 1/8 (+/- 10,29mm)
• Réf OE origine : 6072180 / 0607218000 / 6072471 / 0607247100 / 7703075009

• Convient pour tube en cuivre Ø 3.5x6.35mm

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 75.7mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 89.75mm
• Diamètre d'embase des chemises (A): Ø 80mm
• Hauteur jupes comprise (hors tout) des chemises (C): 128mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 94.80mm
• Dimensions des axes : Ø 20x63.5mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Pour moteur avec pompe à eau 1 sortie.

Pochette vendue sans les joints de queues de soupapes (AVP1012) , sans les joints d'embase en cuivre et sans le joint spi de carter de distribution (AVP1029).
