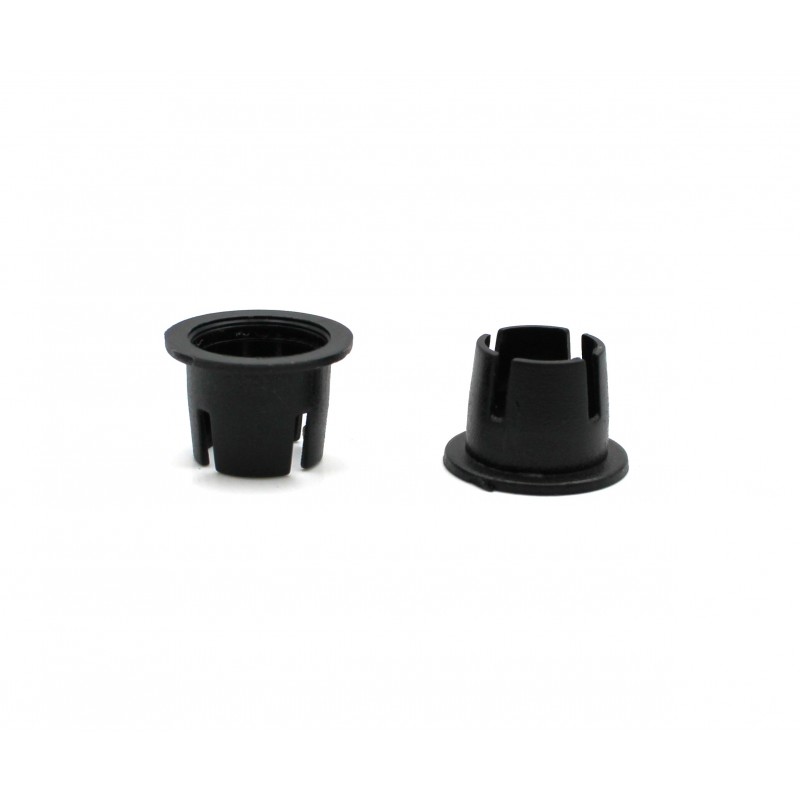

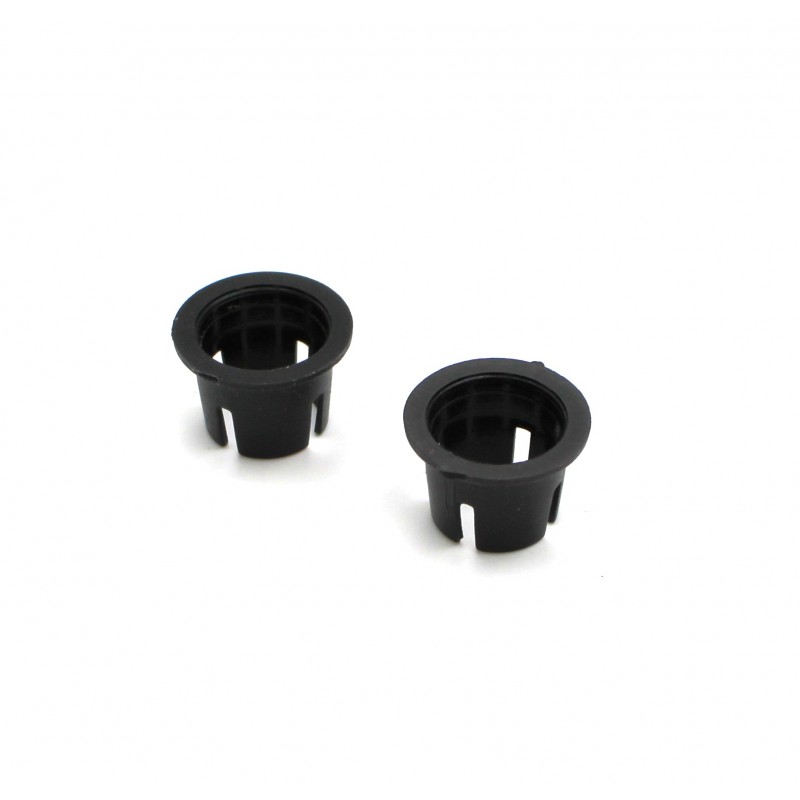

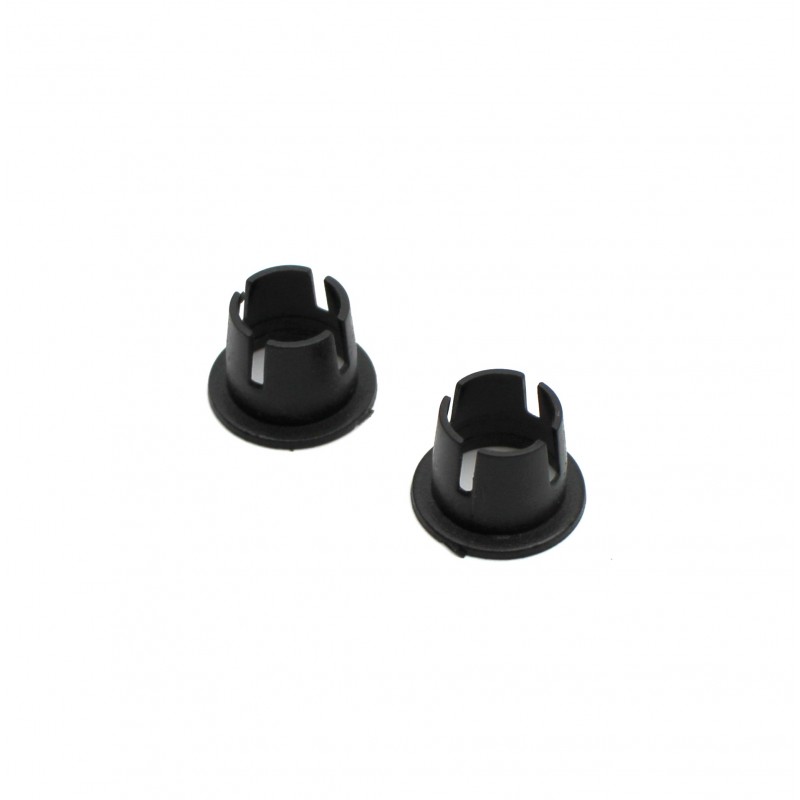

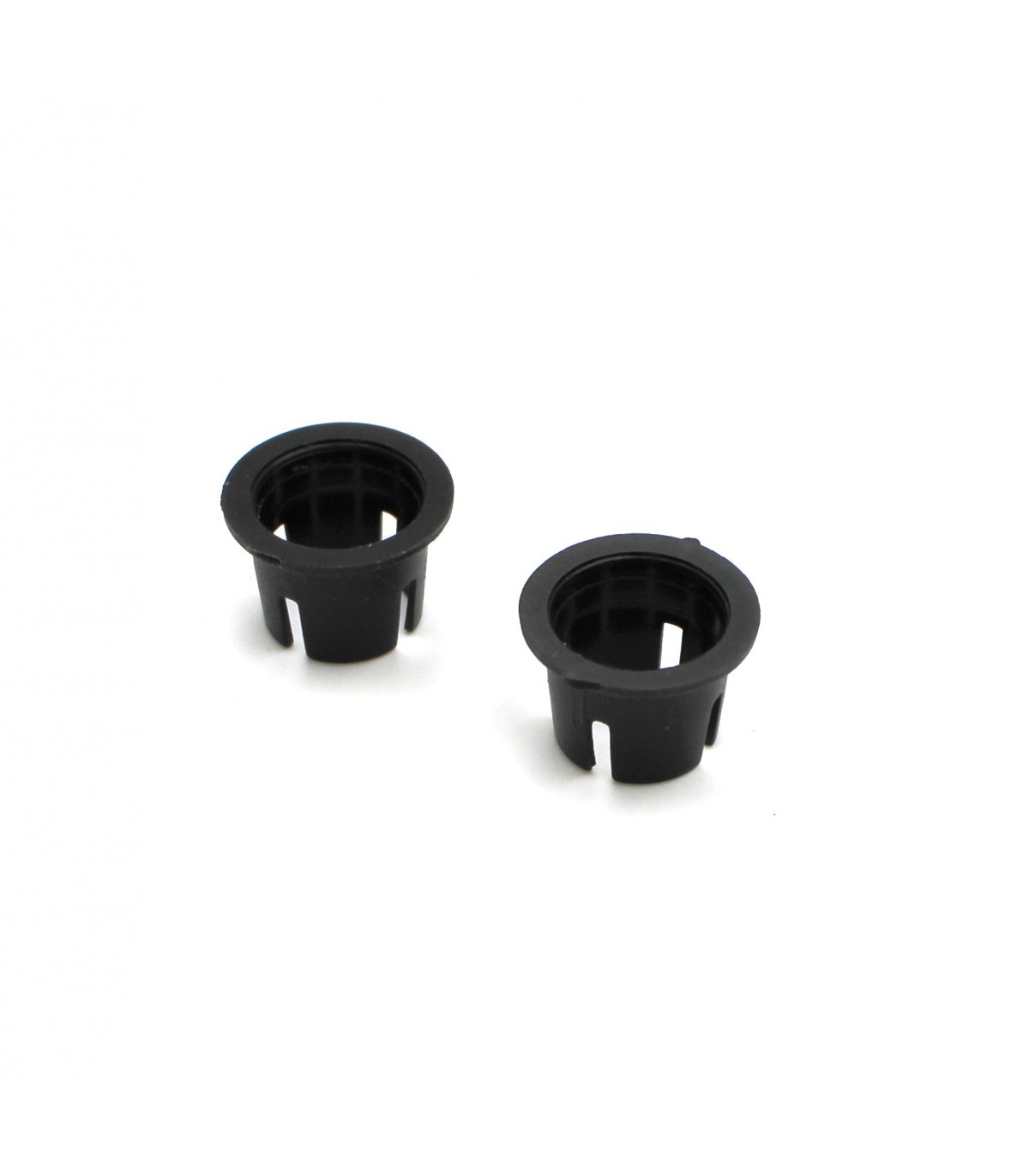

Kit de x2 bagues de levier de vitesse - R5 (R1223 / R122B / R8220)

Convient pour :

•  R5 Alpine (R1223)
•  R5 Alpine Turbo (R122B)

Dimensions du silentbloc:

• Diamètre intérieur (D1) : Ø 35,6mm
• Diamètre extérieur (D2) : Ø 61,9mm
• Hauteur (H1) : 50mm
• Dureté du caoutchouc du silentbloc : 60 Shore

• Flexible avant longueur: 505mm
• Flexible arrière longueur: 270mm

Convient pour:

• R5 Tous modèles (2ème Version)

Dimensions du joint :

• Diamètre intérieur : Ø 22mm
• Diamètre extérieur : Ø 33.3mm
• Hauteur (hors ergots) : 5mm
• Diamètre d'encastrement : Ø 25.8mm
• Diamètre du bouton poussoir : Ø 21.5mm

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 55.8mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 69.80mm
• Diamètre d'embase des chemises (A): Ø 62.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 124mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 112.80mm
• Dimensions des axes : Ø 16x46mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 3,5mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Caractéristiques du vérin :

• Vérin double effet à gaz
• Entraxe de fixation : 610mm
• Course du vérin : 250mm
• Fixation via une rotule boule : Ø 8mm (x2)
• Force du vérin : 550N
• Ne convient pas aux modèles avec 2 vérins

Convient pour :

• R5 Alpine (R1223)
• R5 Alpine Turbo (R122B) : Du début de la série à n°38156
• R5 Turbo 2 (8220) : De la n°2001 à n°3346
• Réf OE Renault : 6001010706 / 6001011831 / 7701349615

Les Vérins doivent être montés la tige en bas, coffre ou capos fermé.

Dans la majorité des cas, il n'est pas possible de comprimer le vérin à la main compte tenu de sa force.

Convient pour:

• R8 / A110: Montage gros freins Avant
• R5 Alpine Atmo (1223) et Alpine Turbo (122B): Frein Avant
• A310.4: Frein Avant
• A310 V6 (Avant 1980): Frein Avant
• R12 (Tous modèles): Frein Avant
• R15 / R16 / R17 (Tous modèles): Frein Avant

Les garnitures qui comportent une butée de retenue (B sur le schéma), doivent être montées avec cette butée située vers l'avant (sens de rotation de la roue)

Utilisation réservée à la compétition, ne pas utiliser ces plaquettes sur la voie publique.

• Matière : fibres mélangées, acrylique et laine
• Epaisseur : 6mm
• Largeur : 1 mètre
• Vendue au mètre linéaire
