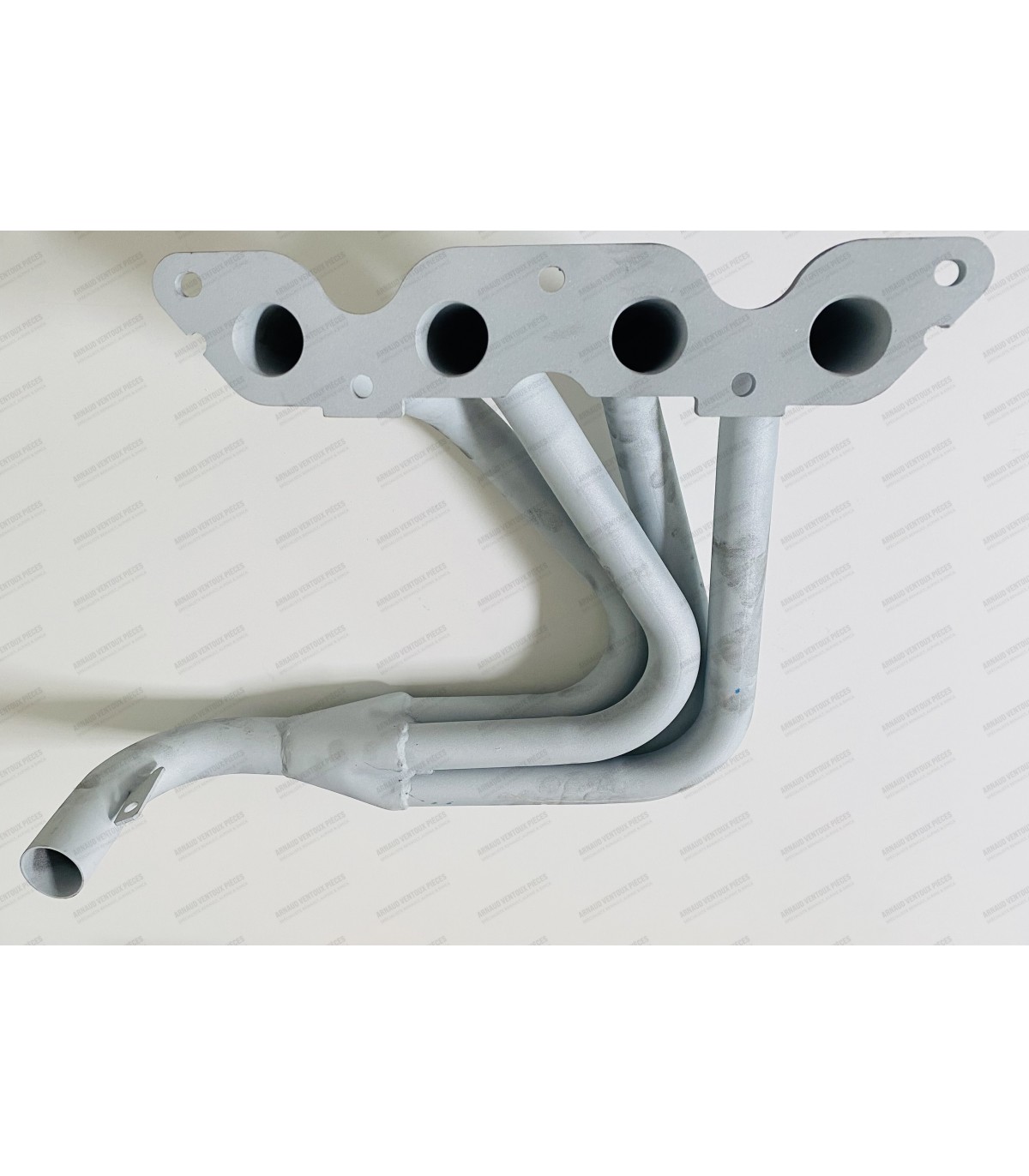

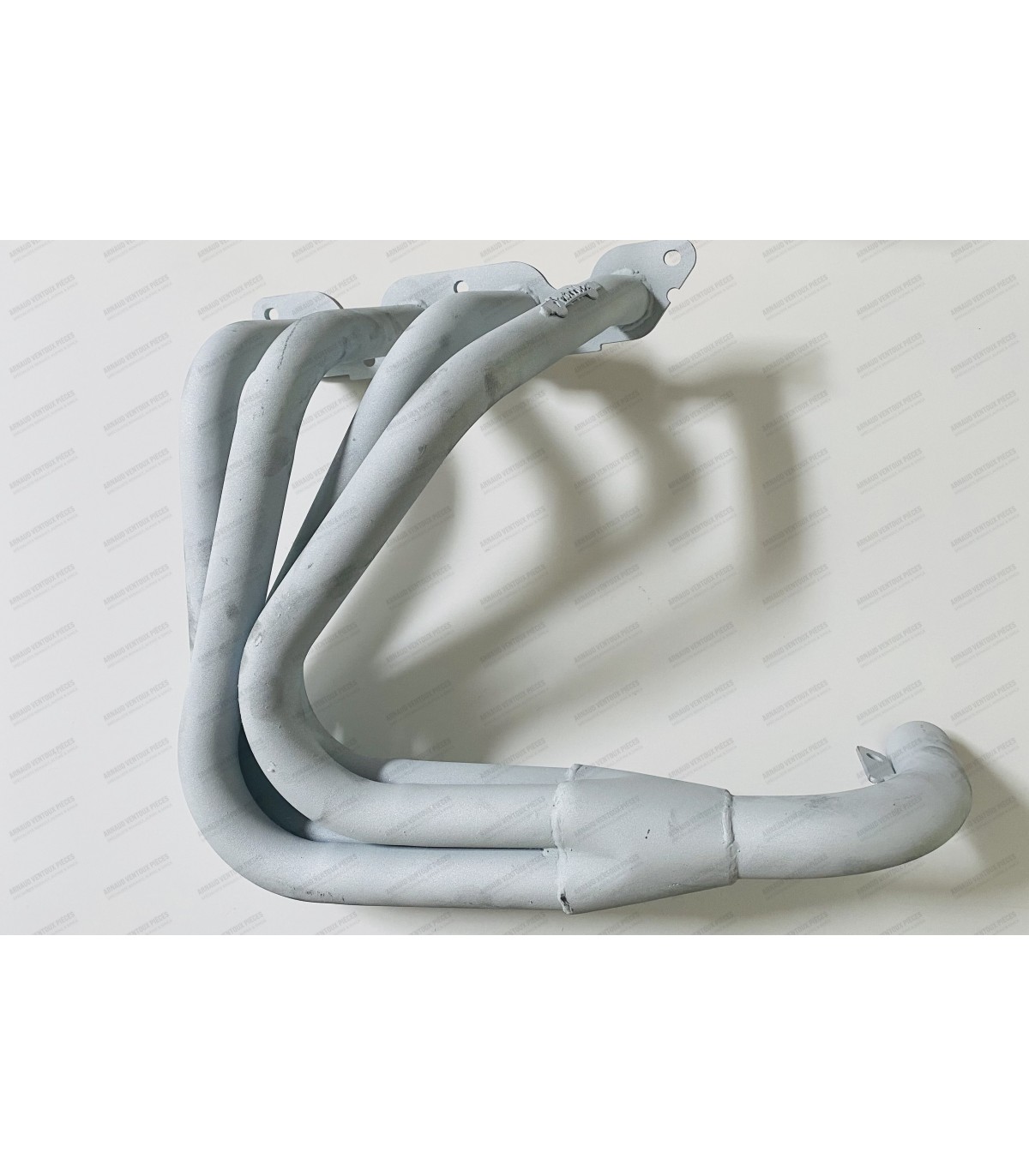

Collecteur "4 en 1" pour sortie transversale (Entrée Ø 32mm / Sortie Ø 45mm) - Pour culasse R5 Alpine

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 76mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 90.10mm
• Diamètre d'embase des chemises (A): Ø 80.60mm
• Hauteur jupes comprise (hors tout) des chemises (C): 134mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 95mm
• Dimensions des axes : Ø 20x65mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint torique

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Tendeur à armement automatique par ressort
• Présence d'un orifice de graissage pour assurer la lubrification et le maintien en tension du patin contre la chaîne
• Réf OE Renault : 084627500 / 7700578993 / 7700719076 / 7701349603

->Nous privilégions la qualité et la fiabilité : tendeur conforme à la qualité d'origine.

• Ce faisceau d'allumage est composés de 4 fils de bougies et de d'un fils de bobine.
• Cosses sur bobine coudées à 90°
• Longueur du câble bobine : 61cm
• Longueur des 2 câbles bougie : 26,5cm
• Longueur des 2 câbles bougie : 36.5cm
• Nous tenons à préciser que nos faisceaux de bougies sont fabriqués avec des fils en silicone de Ø 7mm, avec une âme en cuivre standard, ce qui indique qu'ils ne possèdent pas de protection antiparasite.
• Si la voiture est équipée d'accessoire électronique sensible, tel que radio, trip master, moniteur ou certain kit d'allumage électronique, il se peut que certaines interférences ou perturbations soient observées.

• Support de pompe à eau avec filetage (M18x150) pour montage d'une thermistance ou d'un thermo contact
• Livrée sans joint

• Entraxe de fixation dues carburateurs sur la pipe d'admission : 110mm  et 70mm
• Hauteur de la pipe d'admission: 76mm
• Pipe livrée avec joints toriques (x4) et goujons (x8) de fixation de carburateur

Le montage du carburateur se fait directement sur la pipe, l'étanchéité est assurée grâce à 4 joints toriques, il n'est pas nécessaire d'utiliser des brides souples ou rigides.

Cet allumeur convient pour :

• R5 Alpine (R1223)

Allumeur à utiliser avec une bobine de résistance primaire comprise entre 2.5 et 3.5 ohms

Compatible avec les bobines AVP4708 et AVP4715

Notice inclue
