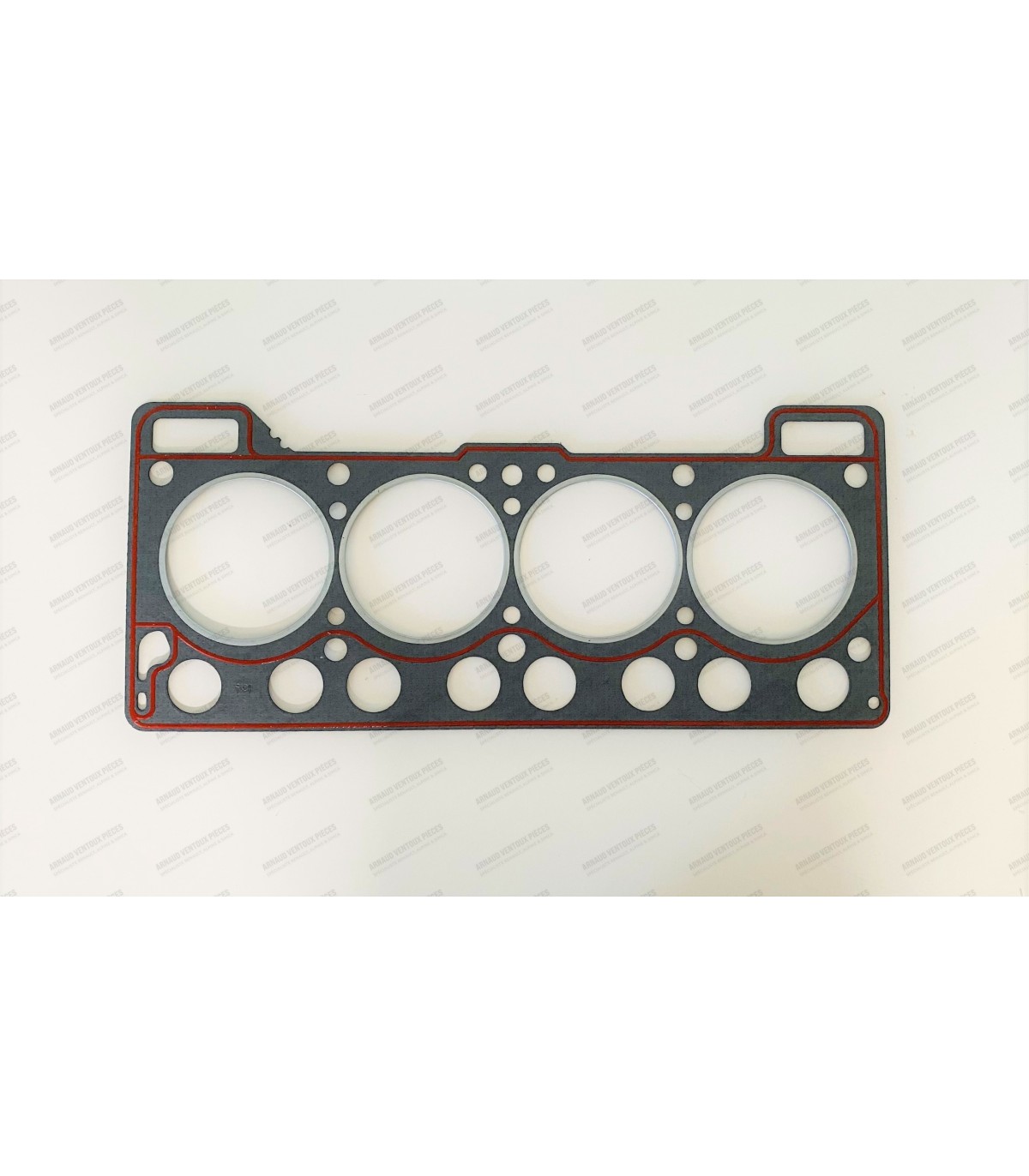

Joint de culasse Ø 77.3mm Epaisseur 1.2mm (Moteur 1397cm³ et 1440cm³) - R5 TX / Super 5 - Réf 7700680689

• Kit à utiliser avec une bobine de résistance primaire comprise entre 2.5 et 3.5 ohms
• Compatible avec les bobines AVP4708 et AVP4715
• Compatible pour allumeur Ducellier avec un diamètre intérieur du corps de Ø 58.8mm
• Ne convient pas pour un allumeur avec rupteurs par réglage extérieur (points de fixation du plateau différents)
• Kit d'allumage électronique 12V, à déclenchement magnétique qui permet la suppression des rupteurs et du condensateur
• Livré avec 3 vis pour la fixation du plateau
• Notice incluse

• Goujon de diamètre : Ø 6mm
• Longueur (Hors tout) des goujons : 62mm x3 / 47mm x1 et 37mm x2

Cette plaque en acier traité remplace la pompe à essence mécanique d'origine, notamment lors du passage à une pompe électrique.

• Epaisseur de la plaque : 3mm
• Entraxe de fixation : 45mm
• Trous de fixation (x3) : Ø 8,5mm

Dimensions des coussinets :

• Côte : Côte Origine (Standard)
• Diamètre du maneton (A) : Ø 43.98mm
• Diamètre du boîtier (B) : Ø 47.62mm
• Largeur des coussinets (C) : 17.75mm
• Épaisseur des coussinets (D) : 1.80mm
• Coussinets lisses à ergot sans trou de graissage et sans rainures
• Matière des coussinets : Bi-métal

Epaisseur des joints:

• Joints bleus : 0.06 - 0.07mm
• Joints rouges : 0.08 - 0.09mm

Diamètre intérieur des joints 80mm.

Caractéristiques des segments :

• Diamètre des segments : Ø 76mm
• Épaisseur des segments supérieurs (Coupe-feu): 1.75mm
• Épaisseur des segments intermédiaires  (Étanchéité): 2mm
• Épaisseur des segments inférieurs (Racleur): 4mm

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.
