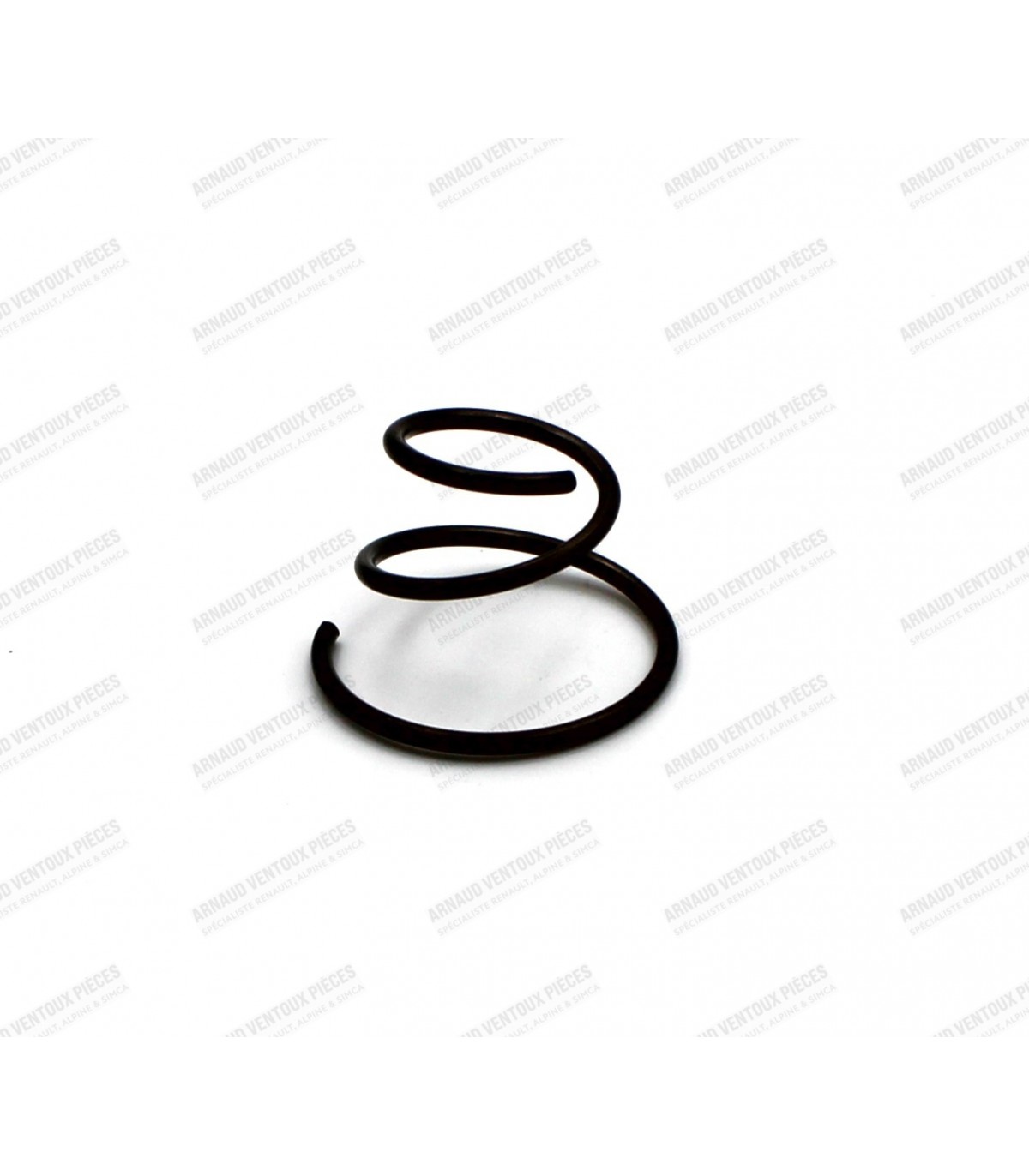

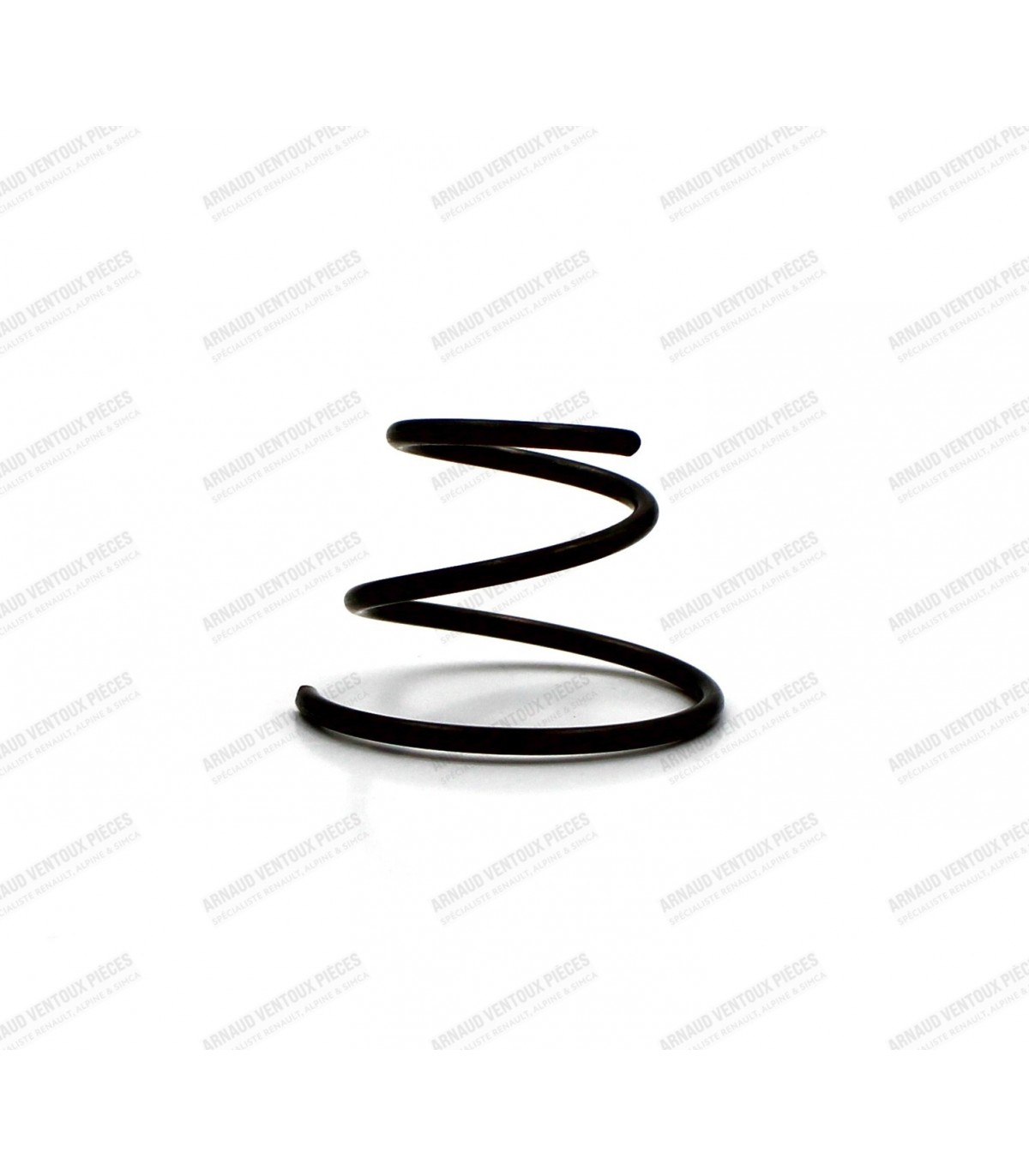

Ressort conique d'axe de culbuteur

Convient pour :

• Floride: De 1956 à 09/1960 puis du 06/1964 au 12 /1966
• Floride S et Caravelle : Du 06/1964 à la fin de série ou en cas de modification avec traverse arrière 4 amortisseurs (Type R8G)

• Longueur hors tout : 304cm
• Longueur de gaine : 294cm
• Longueur du câble : 304cm

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles de première monte (origine) des constructeurs automobiles.

Livraison uniquement en France

• N'absorbe pas l'humidité, les circuits de freinage sont donc préservés de la rouille, laquelle s'accumule sur les cylindres de roue et détruit les coupelles après quelque freinages à la remise en route du printemps
• Homologué DOT 5 (à ne pas confondre avec du DOT 5.1)

Conseil d'utilisation :

• Avant d'utiliser ce liquide de frein, votre circuit doit être parfaitement purgé, rincé à l'alcool à bruler et sécher.

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 58mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 73mm
• Diamètre d'embase des chemises (A): Ø 62.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 126mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 112.80mm
• Dimensions des axes : Ø 14x50mm (Montage avec circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 3,5mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Attention : Il est probable que les chemises et pistons de fabrication modernes soient équipés d'une jupe plus courte. Le montage des chemises et des pistons modernes afin de remplacer les kits d'origine n'entraîne aucune modification.

Une jupe plus courte favorise un meilleur graissage et permet d’augmenter la course du vilebrequin afin d’éviter que la jupe n’entre en contact avec la bielle.

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Convient pour:

• 4CV (sauf R1063) / Alpine A106
• Dauphine / Juva

Dimensions du dé de trompette :

• Diamètre intérieur : Ø 20.4mm
• Diamètre extérieur : Ø 30.00mm
• Hauteur (hors tout) : 22.80mm
• Diamètre extérieur de l'épaulement : Ø 33.90mm
• Hauteur de l'épaulement : 3.60mm

Vendu par paire
