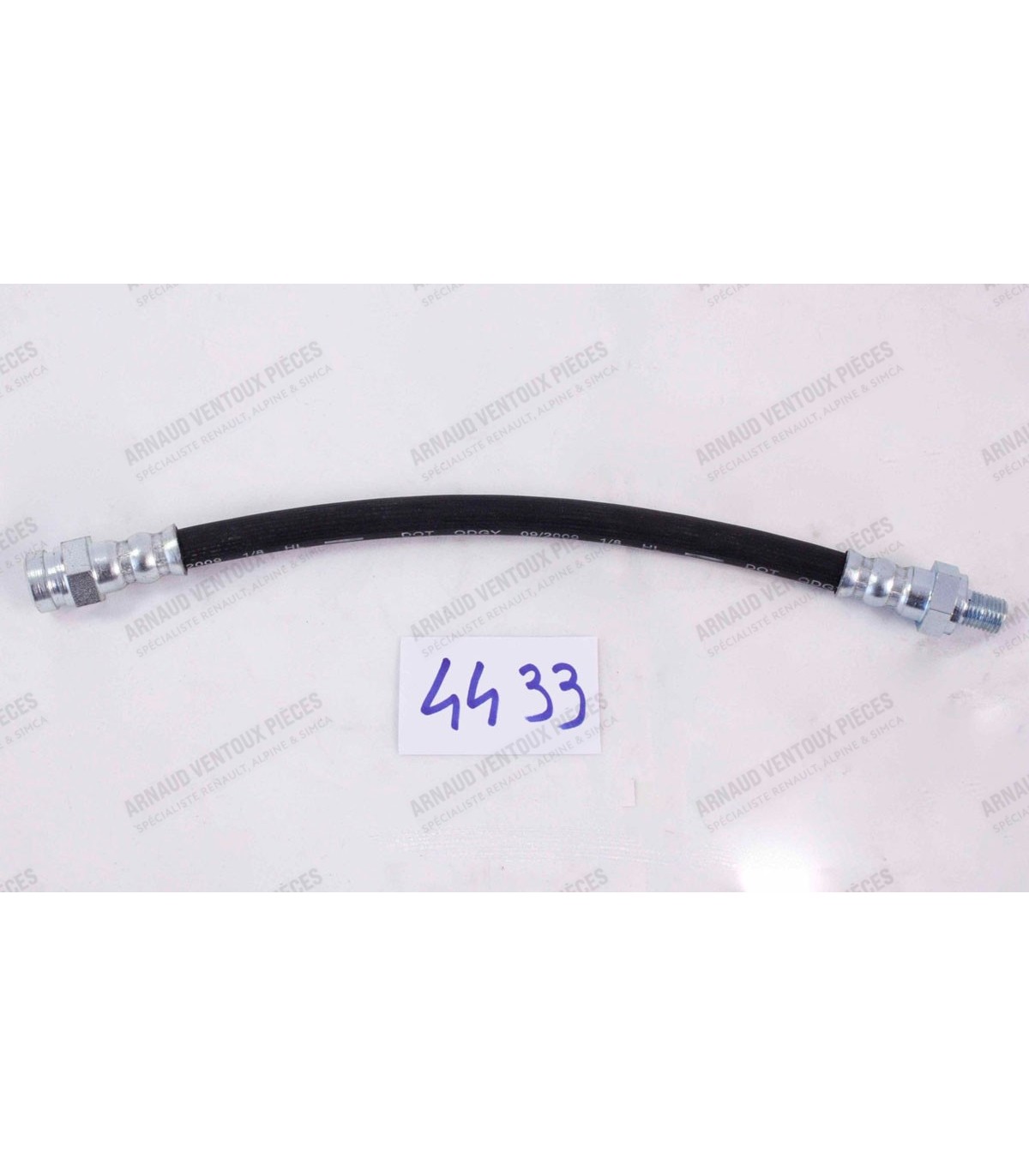

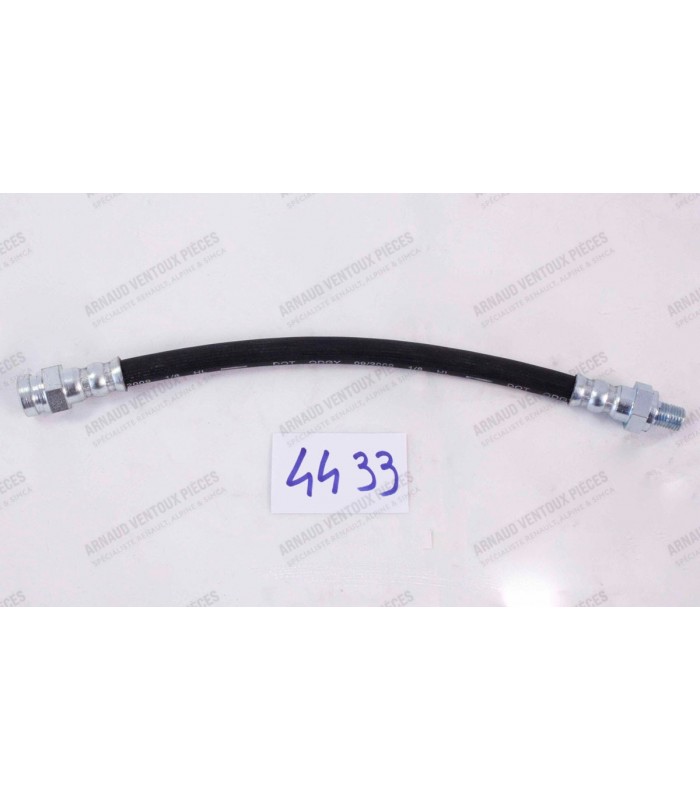

Flexible de frein Arrière (Ø 3/8" - 24UNF) - Longueur: 26cm (Hors tout)

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 76mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 90.10mm
• Diamètre d'embase des chemises (A): Ø 80.60mm
• Hauteur jupes comprise (hors tout) des chemises (C): 134mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 95mm
• Dimensions des axes : Ø 20x65mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint torique

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Nous tenons à préciser que nos silentblocs latéraux de boite de vitesse ( AVP4304 ) de refabrication sont conformes aux silentblocs d'origines fabriqués par Renault ( Photos ci-dessus )

• AVP vous conseille les silentblocs latéraux de boite de vitesse renforcés Réf 4305, pour des raisons de fiabilité et de facilité de montage.

Caractéristiques du kit (Biellettes / Rotules et soufflets) :

• Diamètre du cône de la rotule (Côté pivot) : Haut du cône Ø 11mm / Bas du cône Ø 12mm
• Diamètre du filetage de l'axe du cône de la rotule : M10 x 125 (pas à droite)
• Diamètre du filetage de l'axe de la rotule dans la biellette : M14 x 150 (pas à droite)
• Diamètre du filetage de l'axe de la biellette de direction dans la crémaillère : M12 x 100 (pas à droite)
• Réglage minimum de l'ensemble Biellette / Rotule : 26 cm (mesure depuis l'appui contre la crémaillère jusqu'à l'axe de la rotule côté pivot)
• Réglage maximum de l'ensemble Biellette / Rotule : 29 cm (mesure depuis l'appui contre la crémaillère jusqu'à l'axe de la rotule côté pivot)
• Composé de x2 soufflets de direction, x2 rotules de direction avec écrous et contre-écrous, et de x2 biellettes de direction.

Convient pour :

• R8 (Tous modèles)
• Caravelle / Floride S
• A110 (Tous modèles) / Alpine GT4
• Matradjet

Ce kit de direction réglable remplace les biellettes de direction d'origine de type "Fourche".

Pour la mise en place des biellettes réglables, il est nécessaire de retirer le silent bloc d'œil de crémaillère et de remplacer les soufflets de direction par les soufflets spécifiques AVP4620 (Inclus dans le kit).

Dimensions du bouchon :

• Diamètre d'encastrement du bouchon : Ø 32.5mm
• Diamètre extérieur du bouchon : Ø 65.38mm
• Longueur de la languette métallique : 42mm
• Largeur de la languette métallique (au plus large) : 13.40mm
• Largeur de la languette métallique (au moins large) : 7mm

Pour boîte 4 vitesses (Type 330)

• Longueur Hors tout : 190cm
• Longueur gaine 1: 80cm
• Longueur gaine 2: 82cm
• Longueur du câble: 187cm
• Diamètre des embouts d'arrêt de câble : Ø 14mm

Convient pour :

• Dauphine
• Caravelle / R8
• Alpine A108 / Alpine GT4
• Alpine A110

Nos câbles sont de fabrication Française et répondent aux normes d’assemblage et de qualité des câbles de première monte (origine) des constructeurs automobiles.
