Soupape d'échappement - Ø 35.5x8x111mm

Pour jante d'origine à ailette "Turbine" et jante "Bobine"

• Besoin de x4 joints pour équiper un moteur
• Vendu à l'unité

• Convient pour toutes les jantes démontables en 3 parties 13 pouces (Sauf la jante GOTTI N°7)
• Utiliser obligatoirement le porte joint en fibre G004
• Vendu à l'unité

Convient pour:

• R8.G (Moteur 1255cc et 1296cc)
• GT4 / Matradjet (Moteur 1255cc)
• A110 1100G et 1300G
• A110.1600 (S / SC / SI)
• A310.4 1600VF (Injection)
• R12G / R17G
• Super 5GT Turbo

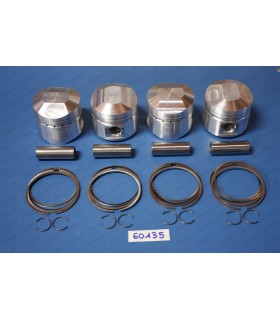

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)
•  Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 77.8mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 96mm
• Diamètre d'embase des chemises (A): Ø 82.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 143.5mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 92.50mm
• Dimensions des axes : Ø 21x66.5mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Épaisseur des joints :

• Joints bleus : 0.08mm
• Joints rouges : 0.10mm
• Joints Verts : 0.12mm

Diamètre intérieur des joints 82mm.
