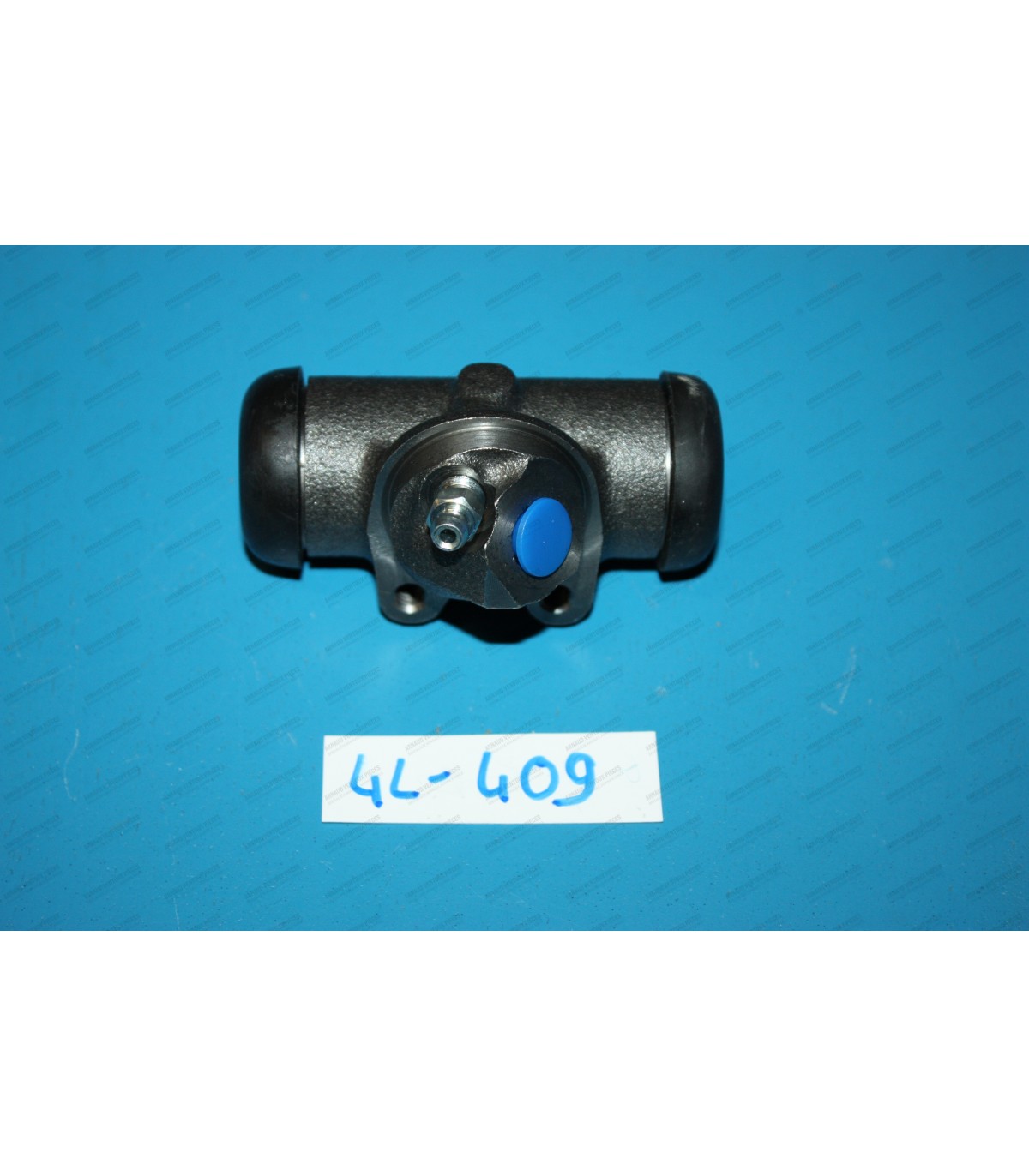

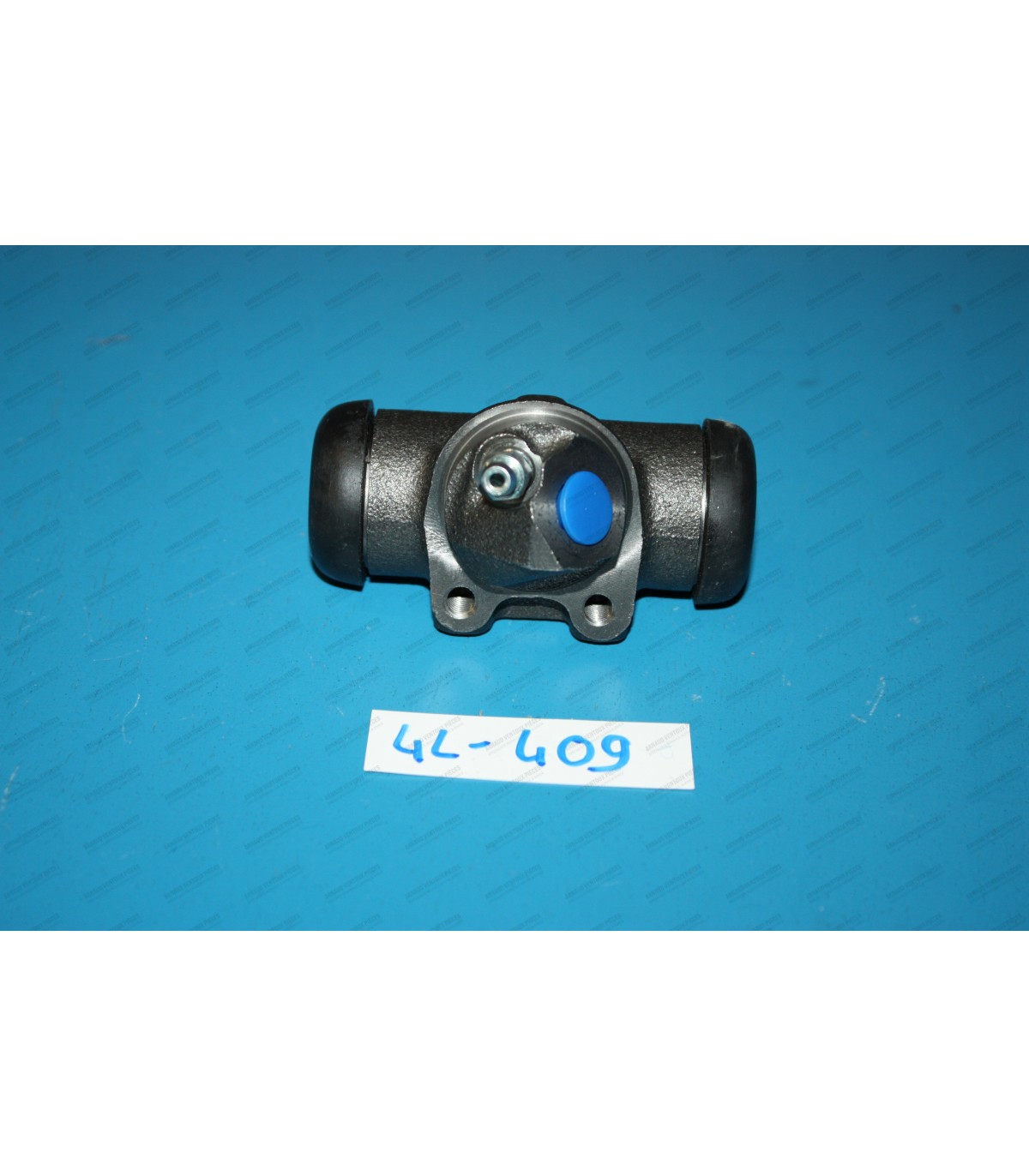

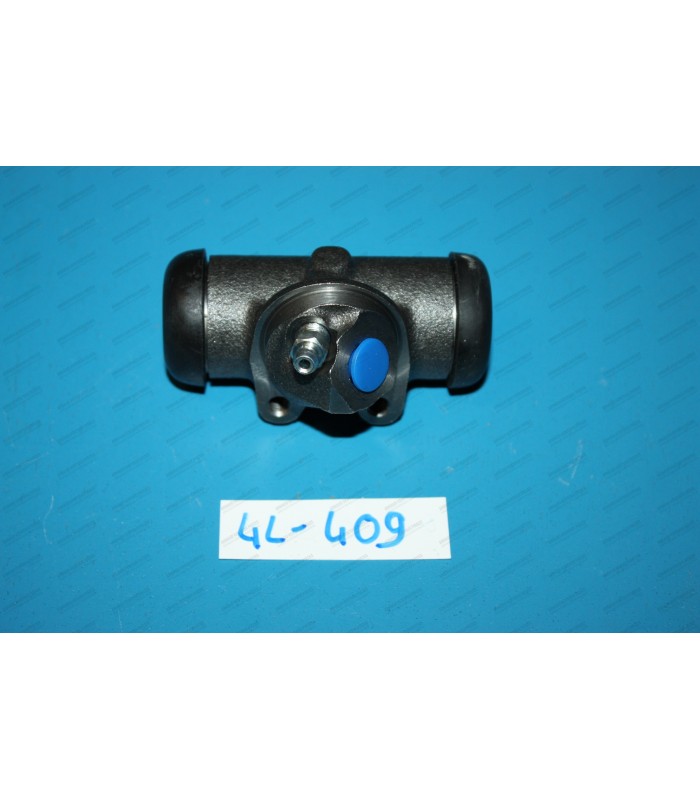

Cylindre de roue Avant Gauche Ø 23.8mm

• Réf OE Renault : 0996027700 (Gauche) + 0996027600 (Droite)
• Axe de rotule de direction : M10

Convient pour :

• R4 (R1120) : Du début au châssis n°468774
• R4 (R1123) : Du début au châssis n°212514

Convient pour :

• R4 (R1120) : Du châssis n°468775 au n°954000
• R4 (R1123) : Du châssis n°212515 au n°627131
• R4 F5 (R2106) : Du début au châssis n°24876

Réf OE Renault : 7701450479 (Gauche) + 7701450480 (Droite)

Pour Moteur 956cm³ (Type C1C-08 et 689-10) haute compression (Taux de compression 9.25:1)

Convient pour :

• R4
• R5: TL / Société (Après 1972)

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 65mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 85.80mm
• Diamètre d'embase des chemises (A): Ø 75.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 135mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 94.85mm
• Dimensions des axes : Ø 18x57mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 3,5mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Dimension du filtre :

• Diamètre intérieur (D2) : Ø 168mm
• Diamètre extérieur (D1) : Ø 214mm
• Hauteur (H1) : 57mm
• Hauteur (H2) : 55mm

Les dimensions données sont à titre indicatif, une légère variation de quelques millimètres est possible selon les arrivages.

• Réf OE Renault : 7700722120 / 7701035018 / 7701366931

Entretoise :

• Diamètre intérieur de l'entretoise : 10mm
• Diamètre extérieur de l'entretoise : 16mm
• Longueur de l'entretoise : 51mm

Caoutchouc :

• Diamètre du trou pour la barre stabilisatrice : 12mm
• Entraxe des 2 trous du silent-bloc : 35mm
• Peut-être agrandi à 10mm, 12mm ou 16mm en le reperçant

• Rotules de suspension: Axe M12x125 - Cône Ø 12.50mm à Ø 14mm
• Entraxe de fixation sur le triangle : 42mm et 51mm

Réf OE Renault : 7701450635 / 7701461161
