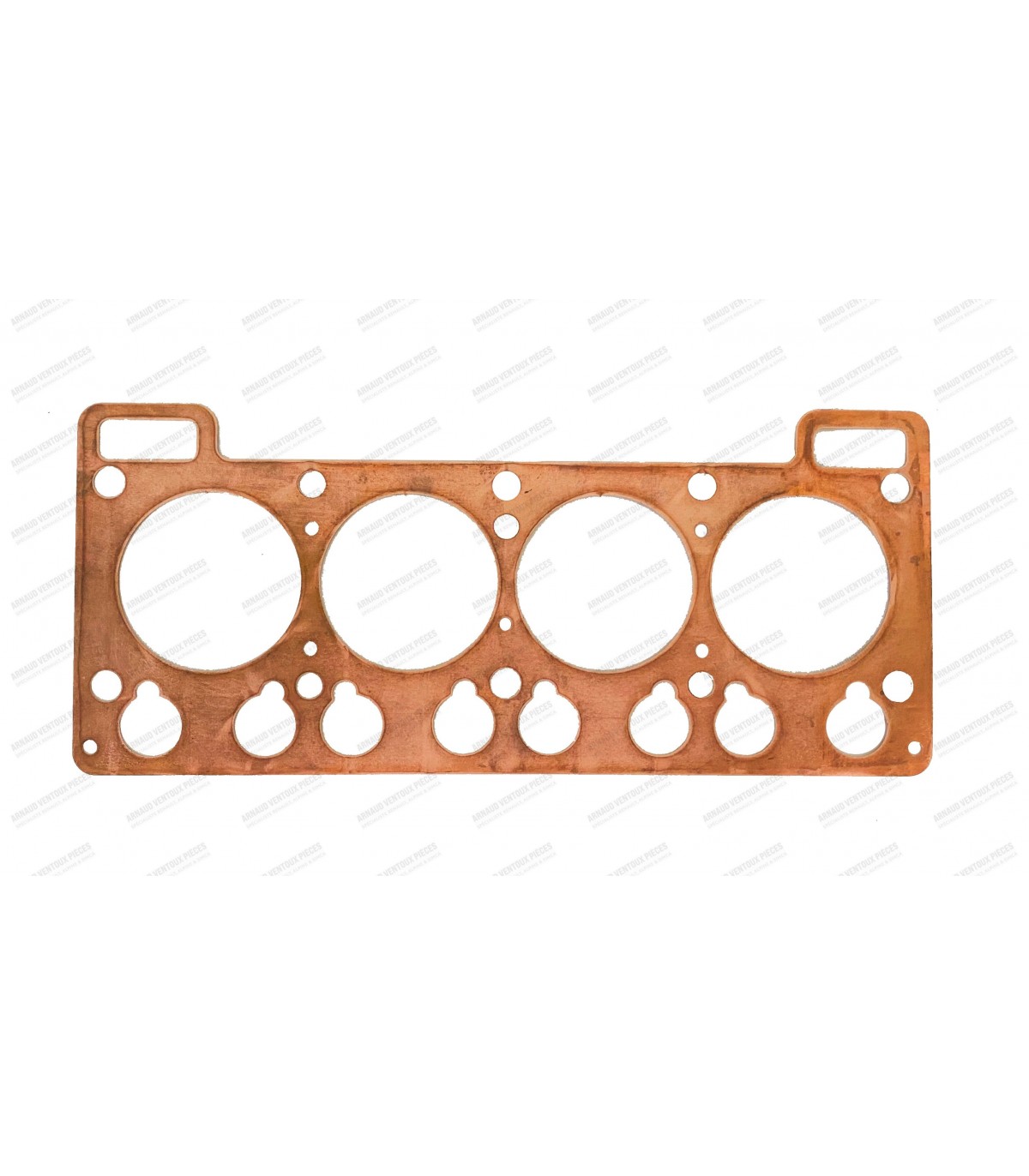

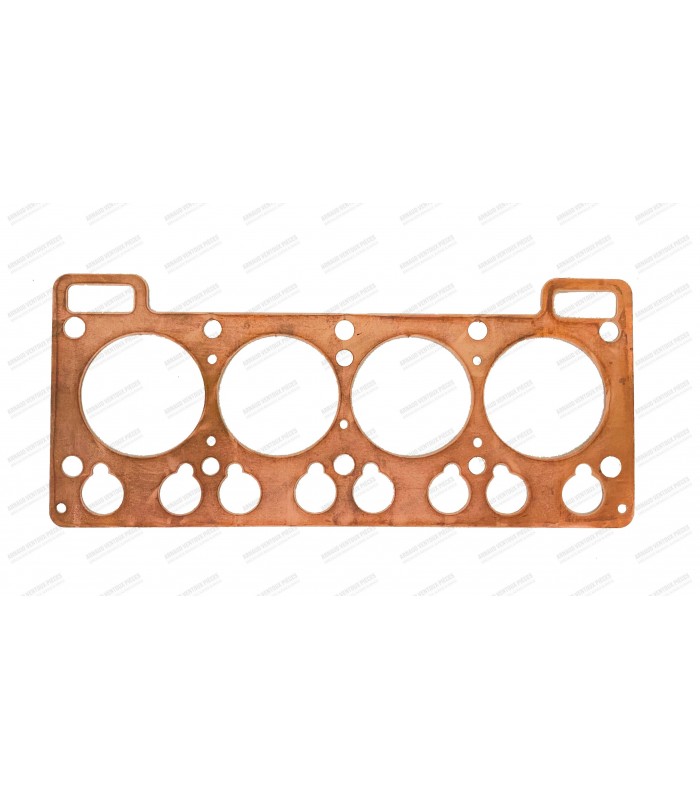

Cale cuivre pour joint de culasse Ø 77mm - Epaisseur 0.50mm

• Longueur hors tout : 227,5cm
• Longueur de la gaine : 176cm
• Longueur du câble : 218cm

Convient pour les voitures avec frein à main sous le tableau de bord :

• A110.1300 VA et VB (Du n°11952 à la fin…)
• A110.1300 VC (Du n°11913 à la fin…)
• A110.1600 VB (Du n°17005 à la fin…)

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles de première monte (origine) des constructeurs automobiles.

• Réf OE Renault : 7703001160 / 0607156600 / 0607156700

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 75.7mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 89.75mm
• Diamètre d'embase des chemises (A): Ø 80mm
• Hauteur jupes comprise (hors tout) des chemises (C): 128mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 94.80mm
• Dimensions des axes : Ø 20x63.5mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Livré avec x3 flexibles de frein aviation pour remplacer les tuyaux en cuivre
• Depuis de maîtres cylindres vers : Roue AVG / Roue AVD / Raccord frein arrière
• Montage à effectuer avec une tige de poussée longue.

• Longueur hors tout : 202cm
• Longueur de la gaine de protection : 91cm
• Longueur de la gaine arrêt de câble : 82cm
• Longueur du câble : 190cm

Convient pour:

• A110 1100 VA et VB
• A110 1300 VA et VB
• A110 1300 VC (V85)

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles de première monte (origine) des constructeurs automobiles.

• Pour hauteur de culasse d'origine de 73mm
• Epaisseur du joint : 1.45mm
