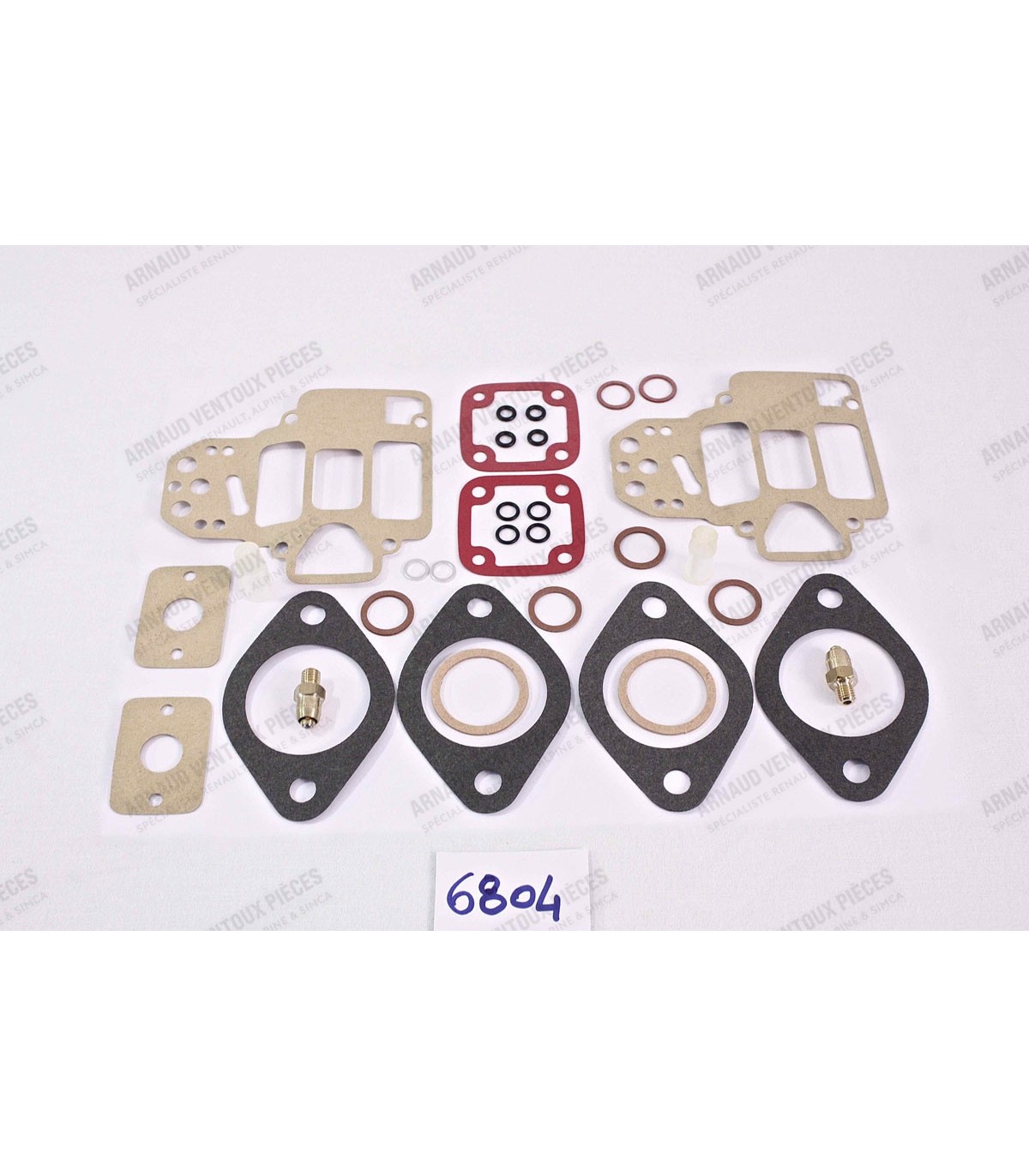

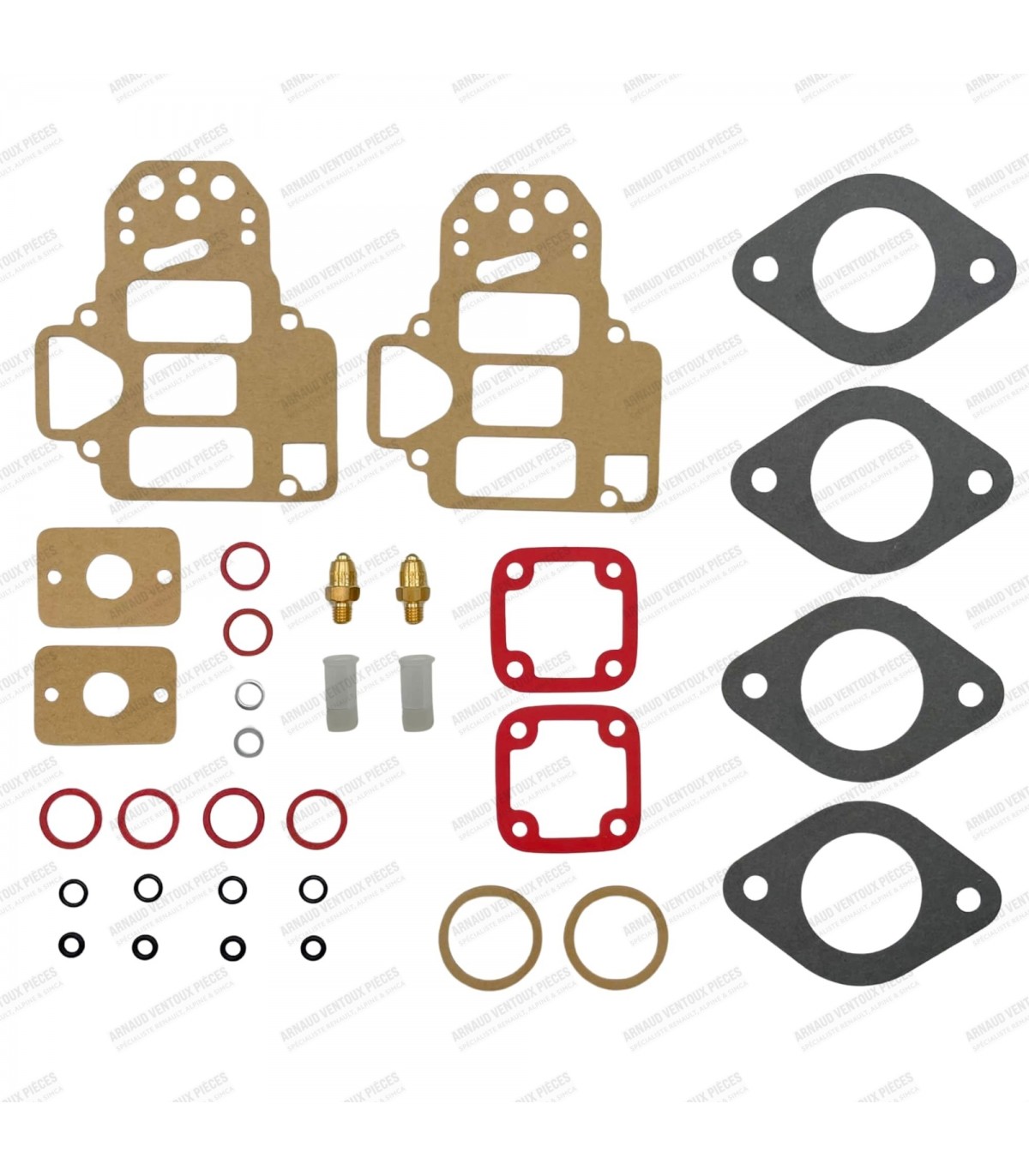

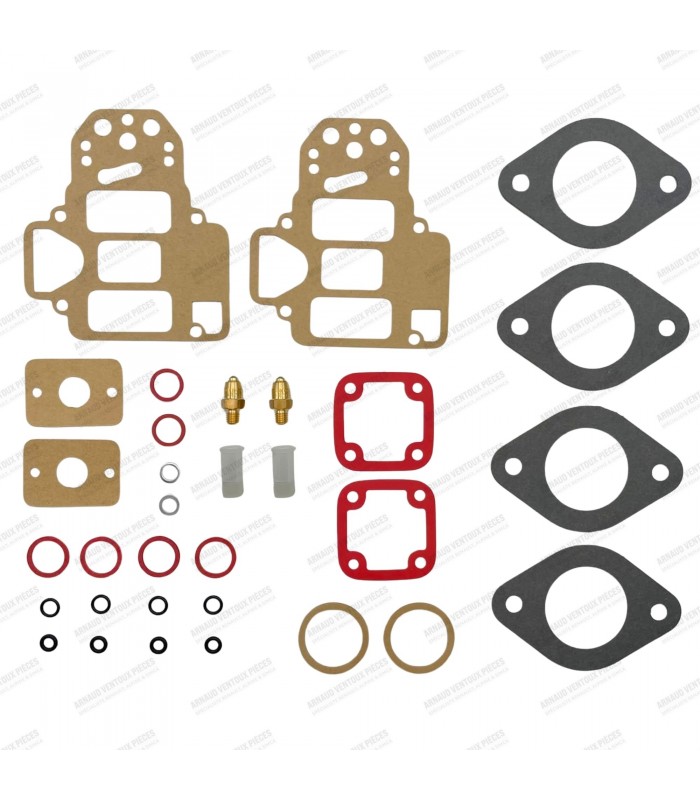

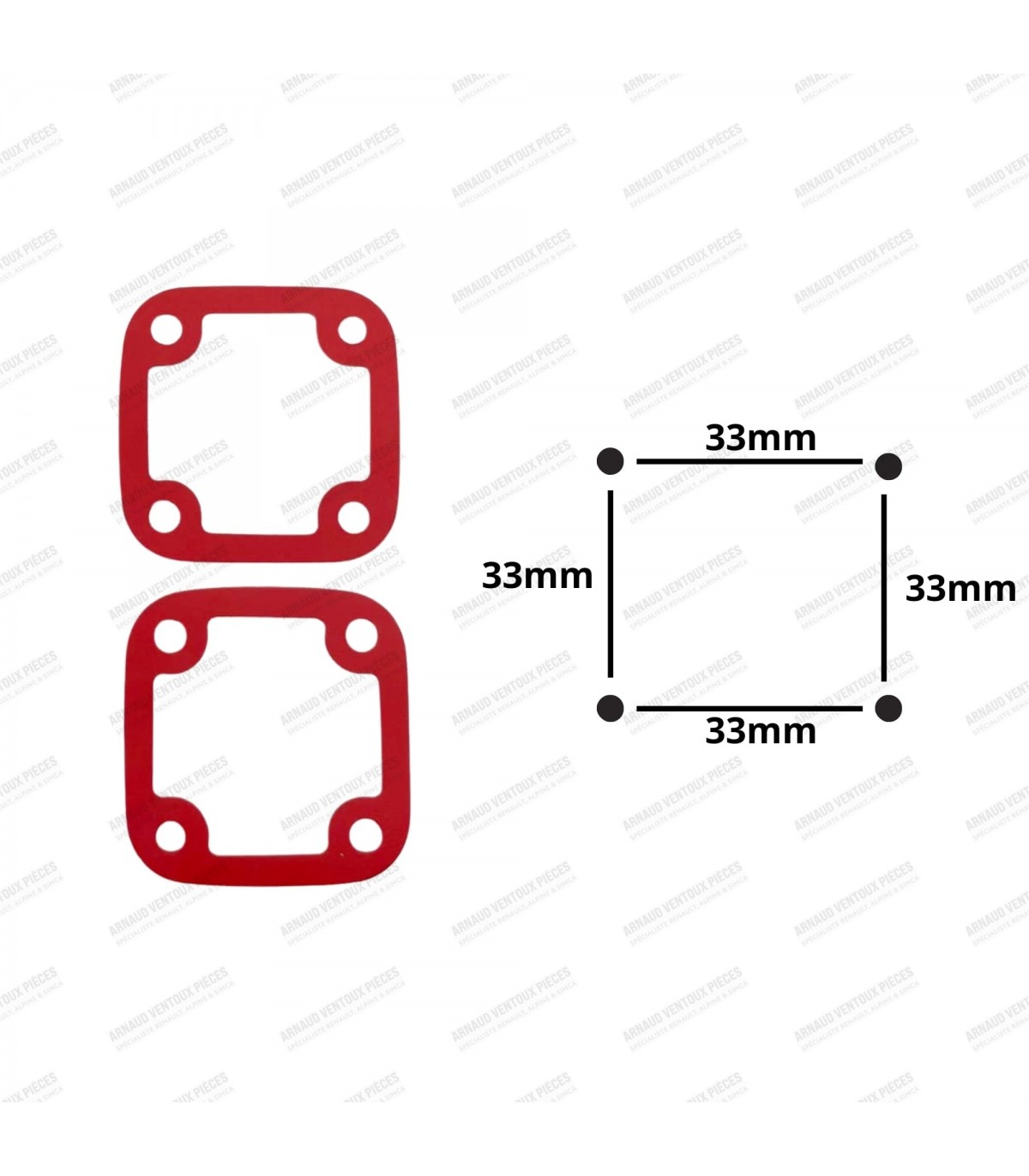

Pochette de joints pour 2 carburateurs avec pointeaux 1.5 - Weber 45 DCOE

• Boite à air en acier inoxydable : forte résistance à la corrosion et une grande durabilité

• Goujon de diamètre : Ø 6mm
• Longueur (Hors tout) des goujons : 62mm x3 / 47mm x1 et 37mm x2

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes  (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 54,5mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 72,77mm
• Diamètre d'embase des chemises (A): Ø 60mm
• Hauteur jupe comprise (hors tout) des chemises (C): 122mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 111,25mm
• Dimensions des axes : Ø 14x46mm (Montage sans circlips)
• Épaisseur des Segments : 2mm / 2mm / 3mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Attention : Il est probable que les chemises et pistons de fabrication modernes soient équipés d'une jupe plus courte. Le montage des chemises et des pistons modernes, afin de remplacer les kits d'origine, n'entraîne aucune modification.

Une jupe plus courte favorise un meilleur graissage et permet d’augmenter la course du vilebrequin afin d’éviter que la jupe n’entre en contact avec la bielle.

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Convient pour :

• R12G : Moteur 1565cm³ (Type 821-10 / 821-20)
• R15 TS et R17 TL : Moteur 1565cm³ (Type 807-10 et 807-11)
• R16 L : Moteur 1470cm³ (Type697-01 / 697-02)
• R16 TS : Moteur 1565cm³ (Type 807-03 / 807-04 / 807-05 / 807-06)
• R16 TL: Moteur 1565cm³ (Type 821-01 / 821-02 / 821-03 / 821-04)
• Alpine A110 1600S : Moteur 1596cm³ (Type 807G)
• Alpine A110 SC / SI : Moteur 1605cm³ (Type 844)
• Alpine A310 : Moteur 1605cm³

• Réf OE Alpine : 6000001935 / 6000003960

Convient pour:

• A110.1600 VD et VH (SC / SI / SX)
• A310.4 (Tous modèles)
• A310 V6 (Du n°1 à la n°47709)

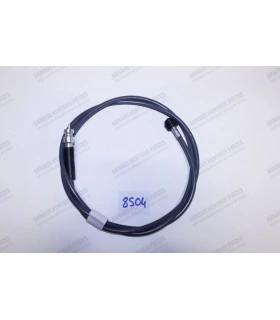

• Longueur hors tout : 71,5cm
• Longueur de la gaine : 48cm
• Longueur du câble : 62cm

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles 1ermontes (origine) des constructeurs automobiles.
