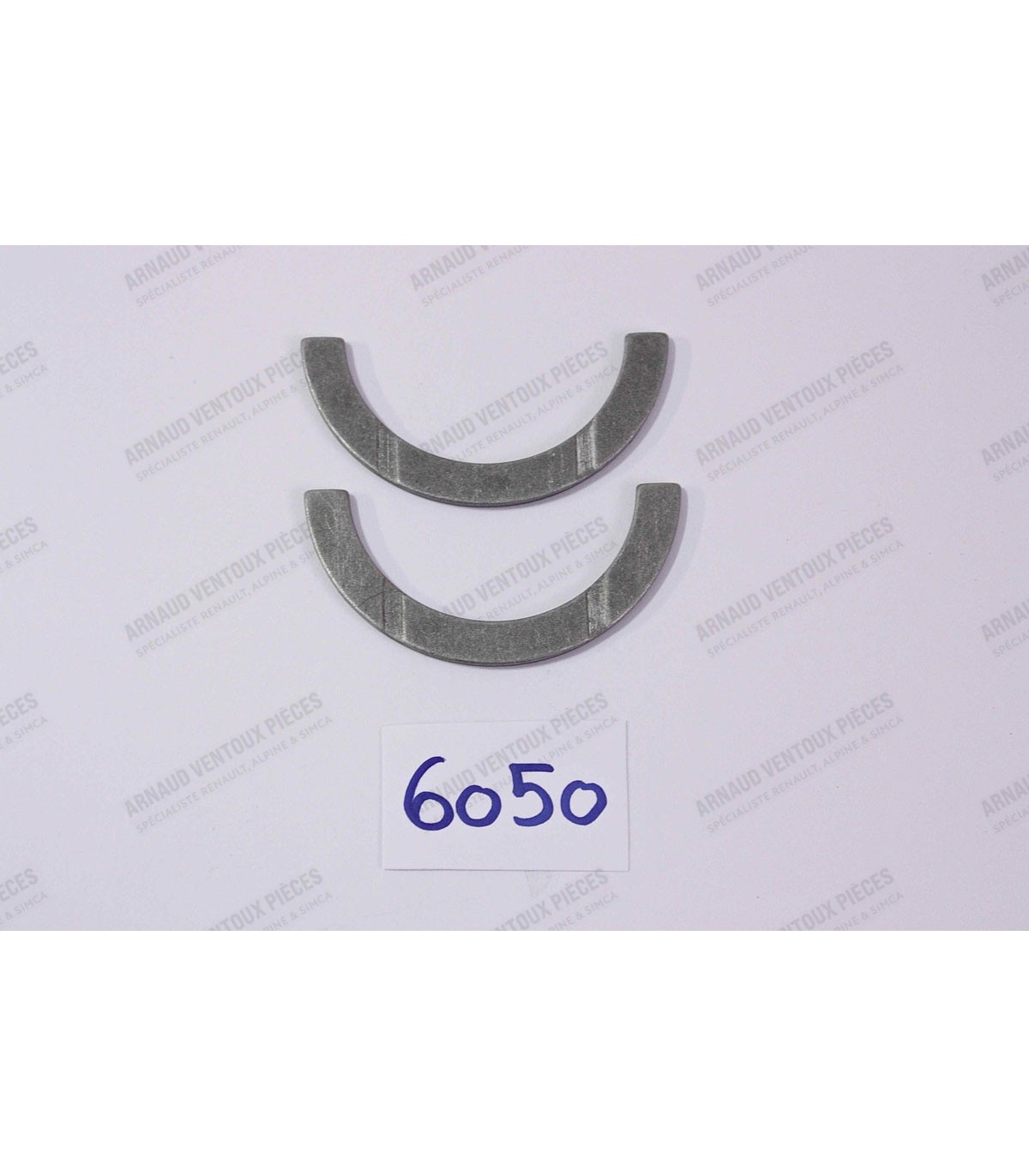

Jeu de cales latérales (Gros paliers) - Epaisseur 2.80mm (STD Côte origine) - Réf 7701454038

• Entraxe des vis de fixations du cabochon: 89mm

Épaisseur des joints :

• Joints bleus : 0.08mm
• Joints rouges : 0.10mm
• Joints Verts : 0.12mm

Diamètre intérieur des joints 82mm.

• Pochette livrée avec joint spi d'arbre primaire Ø 17x28x7mm

Convient pour:

• R4 / 4L : Boite (4 vitesses) 354 / HA0 / HA0-...
• R5 : Boite (4 vitesses)354 / HA0 / HA0-....

Pour carburateur :

• Weber 32 DIR : 62/9700 - 58T/8500 - 89/100
• Weber 32 DIR/39 -32 DIR/61

Caractéristique du synchro :

• Cône extérieur avec angle (A) : 6°40'
• Les faces de friction extérieures ou les secteurs (x15) sont différentes : x3 petites et x2 grandes
• Synchro lisse sur la face opposée au ergot du synchro (Voir schéma)
• Réf OE Renault : 7700557052 / 77006713883 / 7700725747

Convient les boîtes de vitesse :

• Boîte NG5 : R5 alpine Turbo (R122B)

Nous recommandons de démonter soigneusement et d'identifier les synchro (Angle 9 ou 6°40, secteur de friction...) dans chaque boîte de vitesses, car nous avons constaté certains mélanges.

Les numéros de boîte de vitesses présents sur la pastille d'identification ne sont pas les éléments les plus fiables pour se repérer.

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés(x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 78mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 96mm
• Diamètre d'embase des chemises (A): Ø 82.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 143.5mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 92.50mm
• Dimensions des axes : Ø 22x66.25mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Capacité du condensateur 0,27µF
