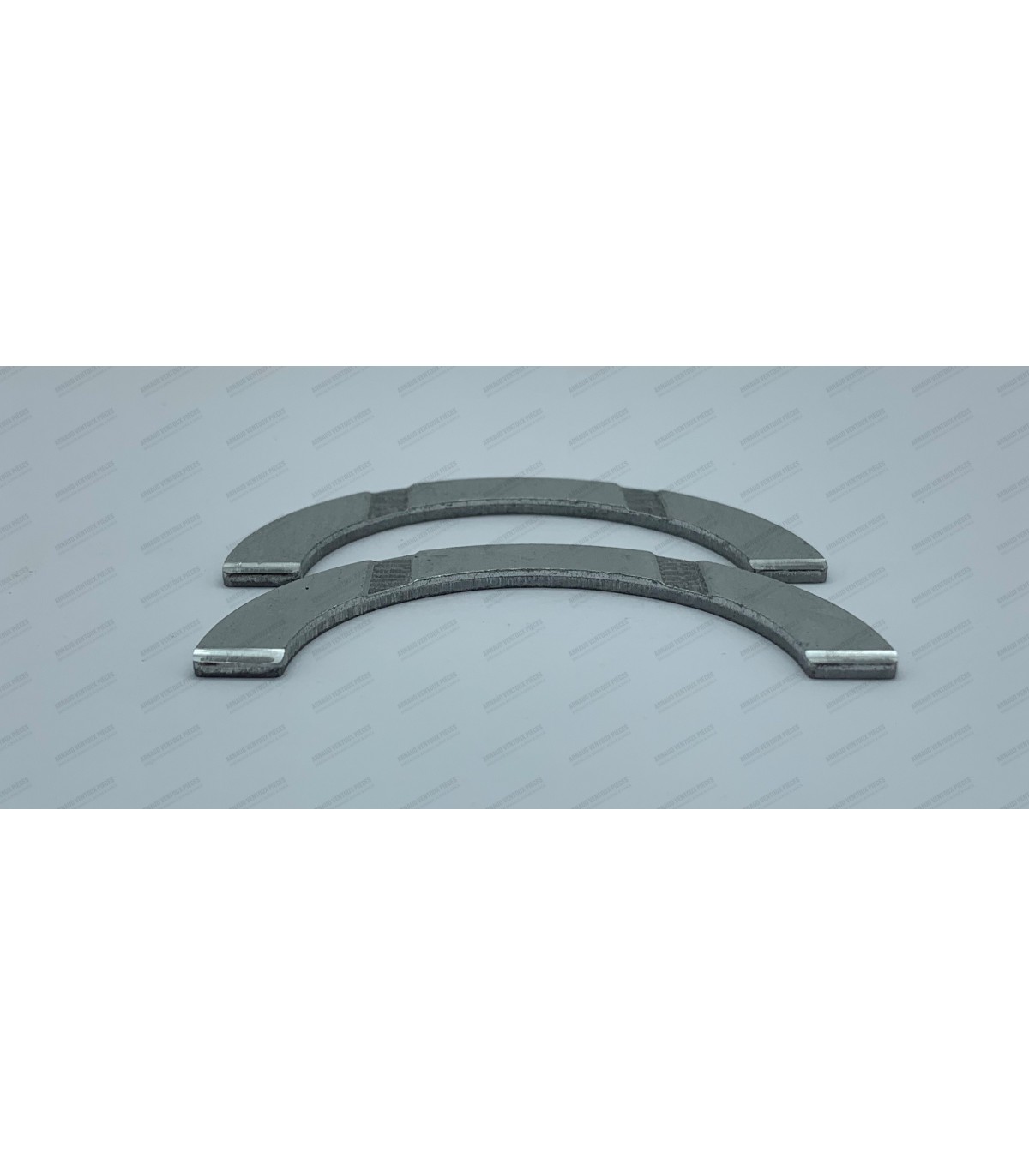

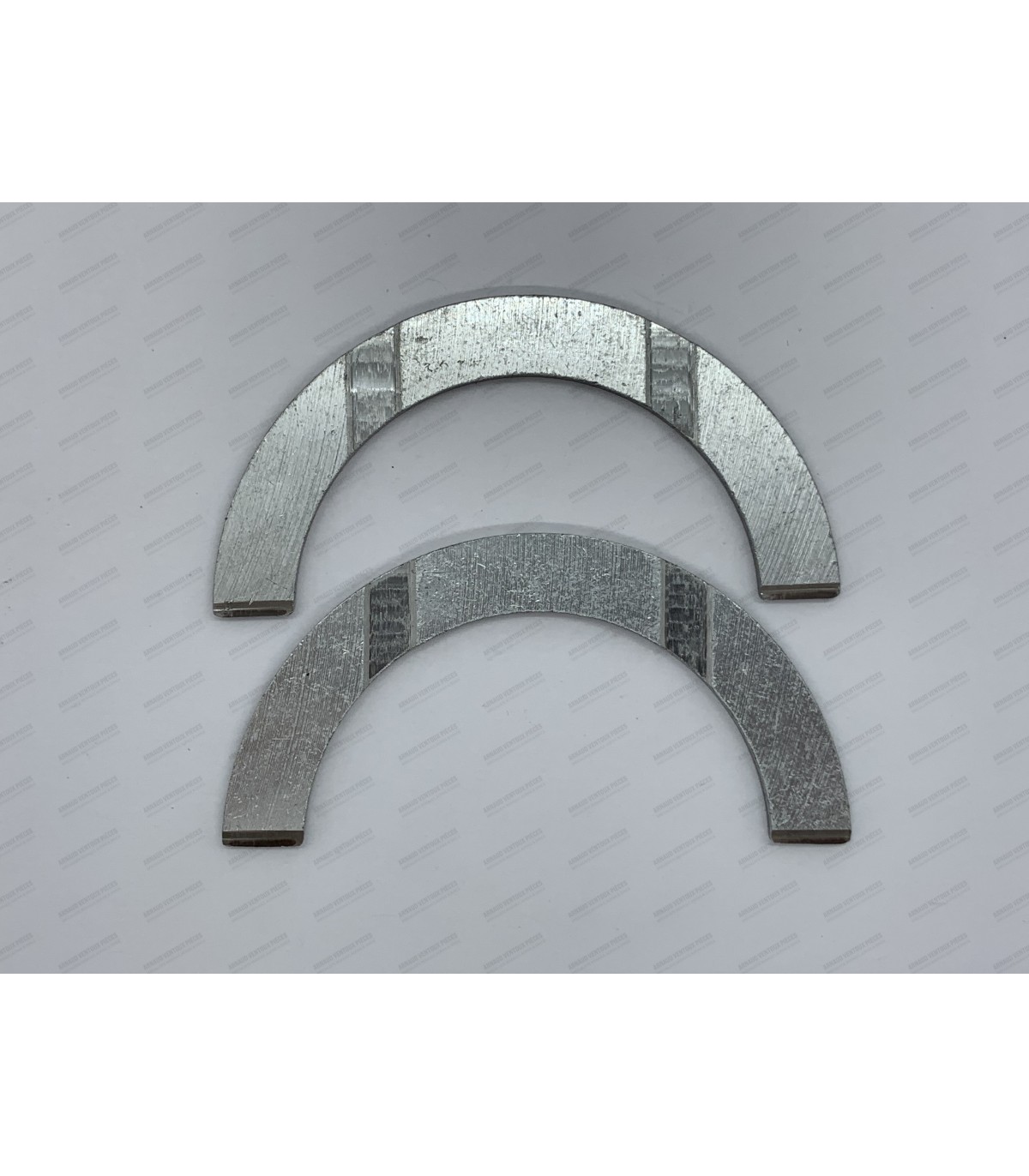

Jeu de cales latérales (Petit paliers) - STD Epaisseur 2.83mm (Côte origine)

Compatible pour tous les allumeurs Ducellier avec un diamètre intérieur du corps de Ø 58.8mm

Convient pour:

• Estafette : Moteur Cléon 1108cm³
• R4 F6/GTL (Moteur 688, C1E) : Moteur Cléon 1108cm³
• R5 TL/GTL et Société : Moteur Cléon 1108cm³
• R6 TL : Moteur Cléon 1108cm³
• R8 Major (R1132) / R8S (R1136): Moteur Cléon 1108cm³
• R10 :Moteur Cléon 1108cm³

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 70mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 85.80mm
• Diamètre d'embase des chemises (A): Ø 75.44mm
• Hauteur jupes comprise (hors tout) des chemises (C): 135mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 94.85mm
• Dimensions des axes : Ø 18x62mm (Montage sans circlips)
• Épaisseur des Segments : 2mm / 2mm / 3,5mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Dimensions des coussinets :

• Côte : Côte Origine (Standard)
• Diamètre du maneton (A) : Ø 43.98mm
• Diamètre du boîtier (B) : Ø 47.62mm
• Largeur des coussinets (C) : 20.75mm
• Épaisseur des coussinets (D) : 1.81mm
• Coussinets lisses à ergot sans trou de graissage et sans rainures
• Matière des coussinets : Bi-métal

• Guide de soupape vendu à l'unité
• Dimetre intérieur du guide : Ø 7mm
• Dimatre extérieur du guide : Ø 11.23mm
• Hauteur du guide : 41.5mm
• Matière : Fonte grise

Convient pour :

• R12 / R15 : Admission et échappement
• A110 V85 : Admission et échappement
• Estafette : Admission et échappement
• Super 5GT Turbo et R11 Turbo (Moteur C1J / C2J / C3J) : Admission et échappement
• R4 (Moteur Cleon) : Echappement

• Vendue avec son joint
