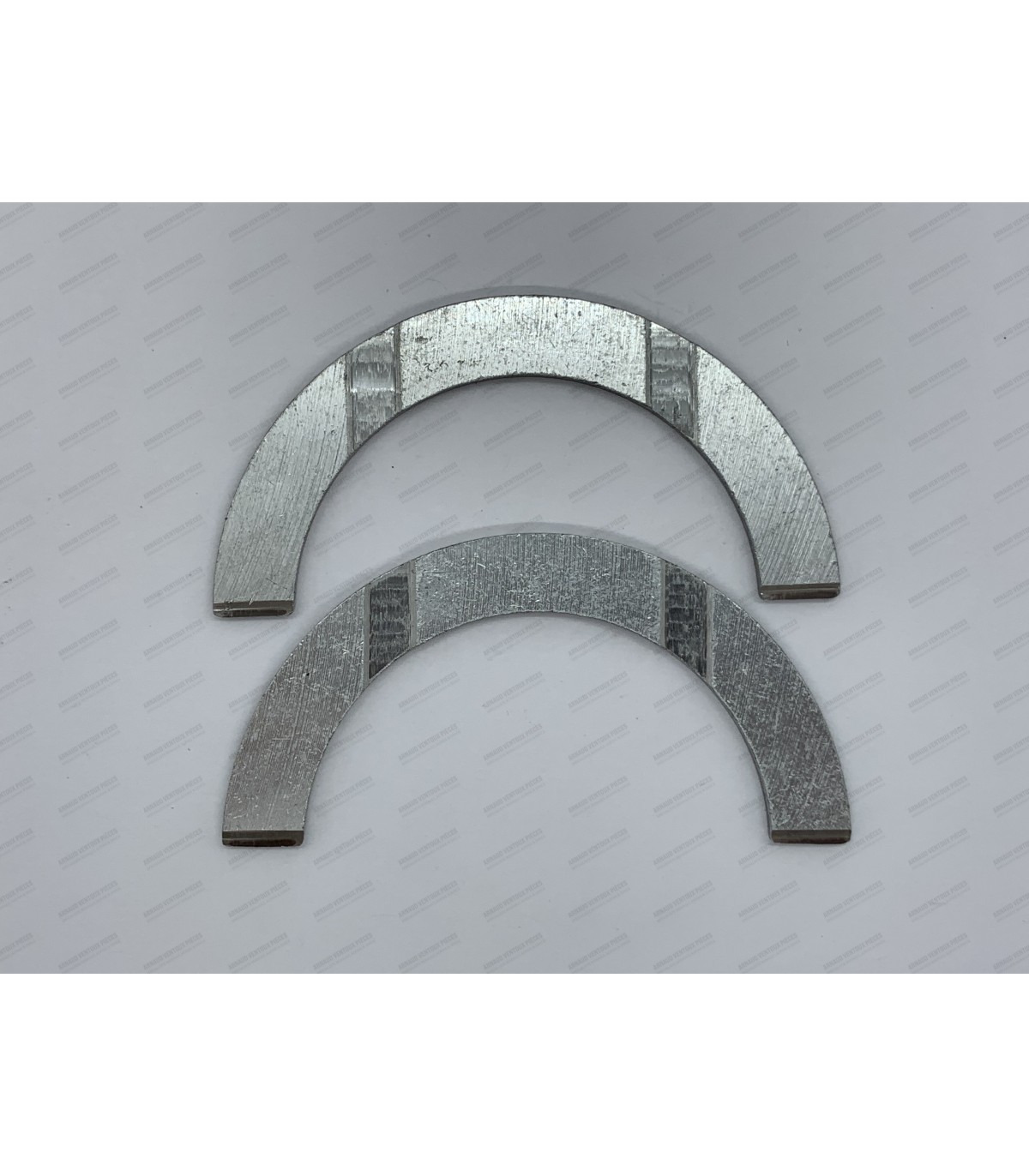

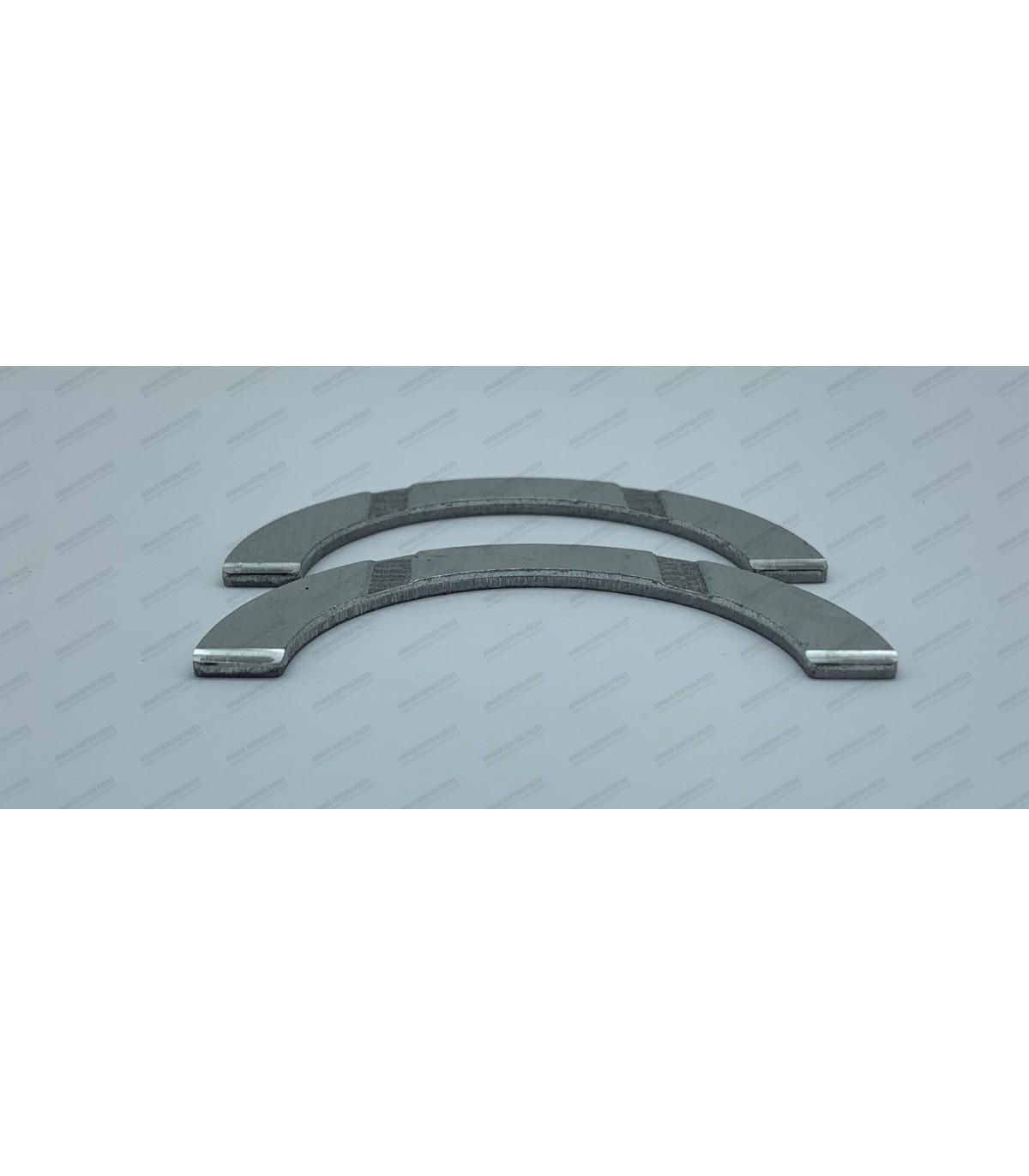

Jeu de cales latérales (Petit paliers) - Epaisseur 2.41mm (Côte réparation +0.05mm)

• Longueur hors tout : 256,5 cm
• Longueur de la gaine : 194,5 cm
• Longueur du câble : 245,5 cm

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles 1ermontes (origine) des constructeurs automobiles.

• Chaîne simple : x58 maillons
• Pignon de vilebrequin x17 dents et pignon d'arbre à came x34 dents
• Joint spi : Ø 35x50x8mm
• Joint de carter de distribution : Liège et caoutchouc

Caractéristiques des segments :

• Diamètre des segments : Ø 73mm
• Épaisseur des segments supérieurs (Coupe-feu): 1.75mm
• Épaisseur des segments intermédiaires (Étanchéité): 2mm
• Épaisseur des segments inférieurs (Racleur): 4mm

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Boule Ø8mm / Tige M5
• Plage de réglage entre 130mm et 150mm

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons Bombés (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 75.7mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 89.75mm
• Diamètre d'embase des chemises (A): Ø 80mm
• Hauteur jupes comprise (hors tout) des chemises (C): 128mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 94.80mm
• Dimensions des axes : Ø 20x63.5mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 4mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Epaisseur des joints :

• Joints Blancs: 0.06mm
• Joints Noirs: 0.07mm
• Joints Rouges: 0.09mm
