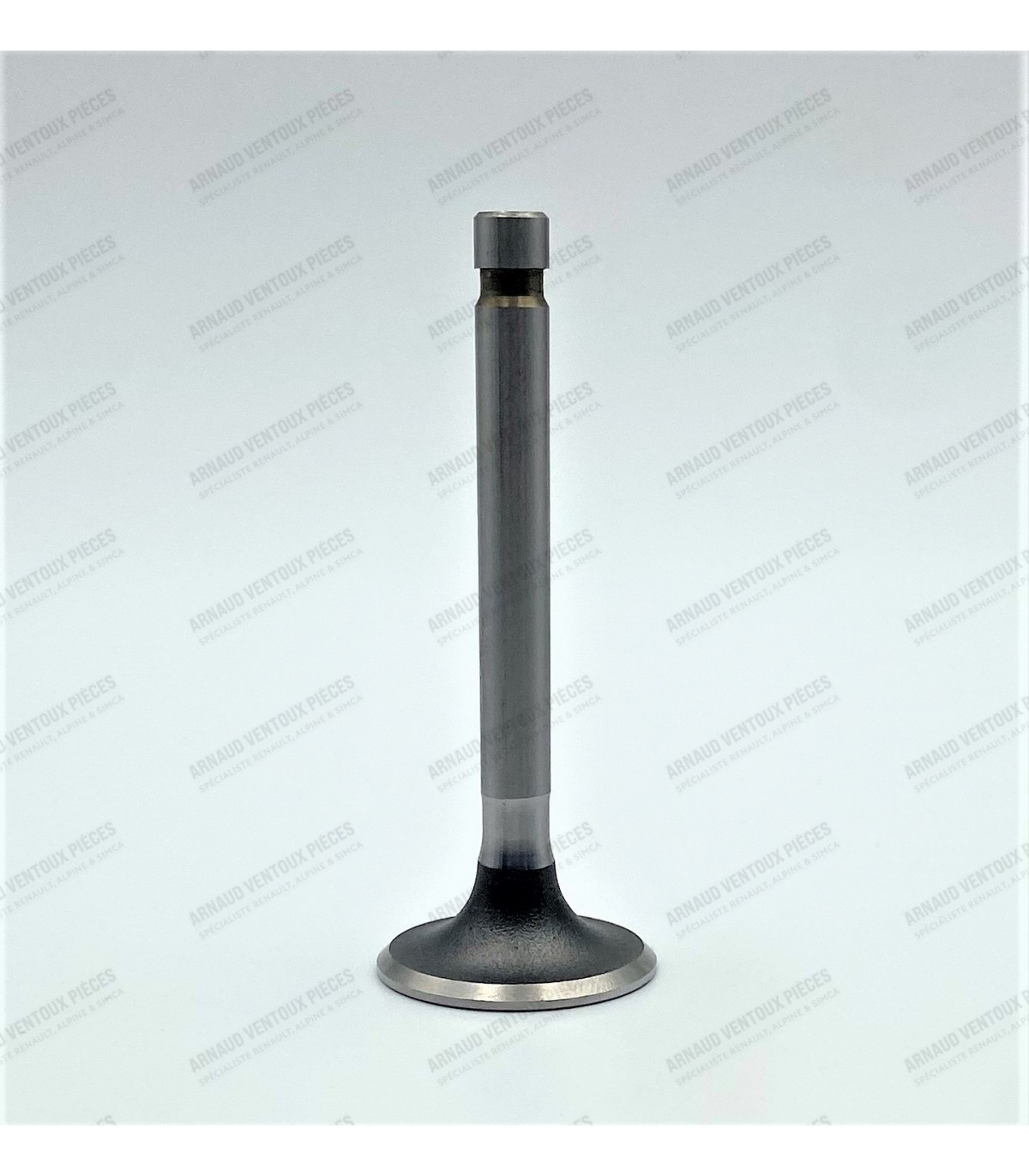

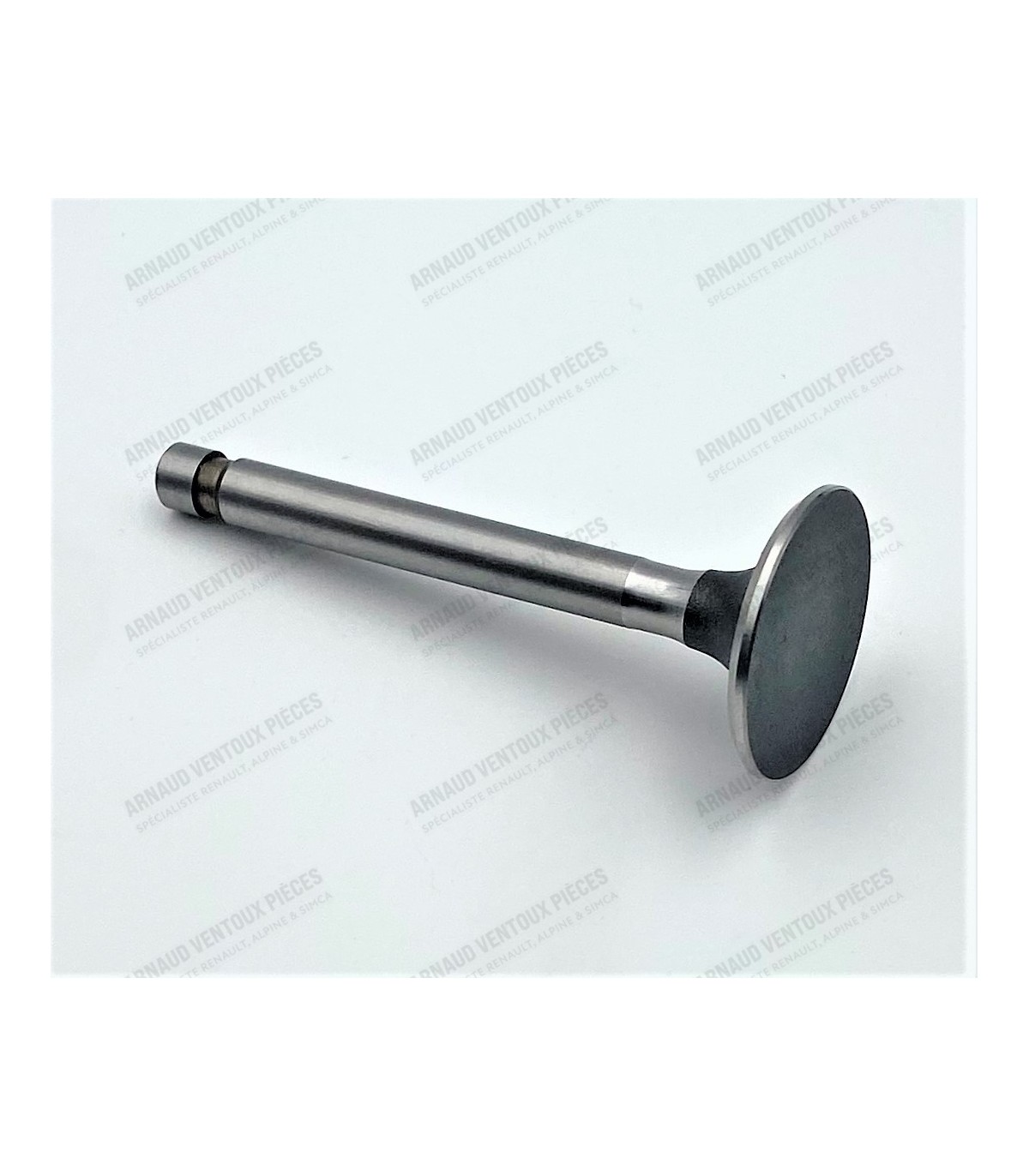

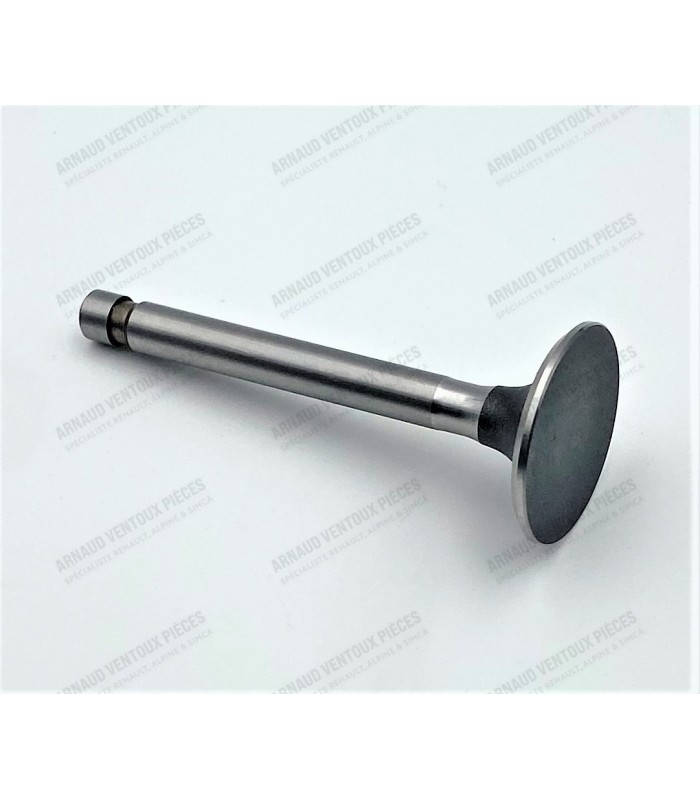

Soupape d'admission - Ø 28.2x7x72.85mm

Convient pour les moteurs :

• Moteur Type 670-01 / 670-05 : Dauphine Gordini (R1093 / R1094 / R 1095) / Estafette / Floride (R1092) / A106 / A108
• Moteur Billancourt Type 680-... et 800-... : R4 / 4L / R5

Soupape avec clavetage bas

Soupape vendue à l'unité

Réf OE Renault : 7701458195

Caractéristiques du joint de culasse :

• Diamètre des sertissages : Ø 59.7mm
• Épaisseur du joint de culasse : 1.40mm

Sens de montage :

L'inscription "Top" ou "Haut" sur le joint de culasse doit être orientée vers la culasse (vers le haut).

Pour les joints qui ne possèdent pas de mention "top" ou "haut", mais qui ont une référence fabricant, orientez cette référence vers la culasse.

En l’absence d’inscriptions (TOP, HAUT ou référence du fabricant), le joint n’a pas de sens de montage.

Il convient toutefois de contrôler le bon positionnement des conduits de passage d’eau et d’huile afin de valider le montage.

• Épaisseur de la partie dentée du pignon céleron : 17mm
• Nombre de dents : 31 dents
• Diamètre de l'axe de guidage : Ø 20mm
• Équipé de bagues en bronze

Convient pour :

• 4CV / Dauphine
• Juvaquatre (Moteur 747cm³ et 845cm³)
• Estafette (Moteur Billancourt 845cm³)
• Alpine A106 / A108

Réf OE Renault : 8300006

• Diamètre intérieur : Ø 6.00mm
• Diamètre extérieur : Ø 10.12mm
• Longueur : 35.1mm

Convient pour les véhicules :

• 4CV / Juvaquatre : Moteur Type 662 (A partir de juin 1956)
• Dauphine / Dauphinoise / Estafette / Floride A106 / A108 : Moteur Type 670
• R4 : Moteur Billancourt Type 800-02/05 (A partir de 1962)

Dimensions des coussinets :

• Côte : Côte Réparation (+0.50)
• Diamètre du maneton (A) : Ø 37.50mm
• Diamètre du boîtier (B) : Ø 41.14mm
• Largeur des coussinets (C) : 21.18mm
• Épaisseur des coussinets (D) : 1.82mm
• Coussinets lisses à ergot sans trou de graissage et sans rainures
• Matière des coussinets : Bi-métal
