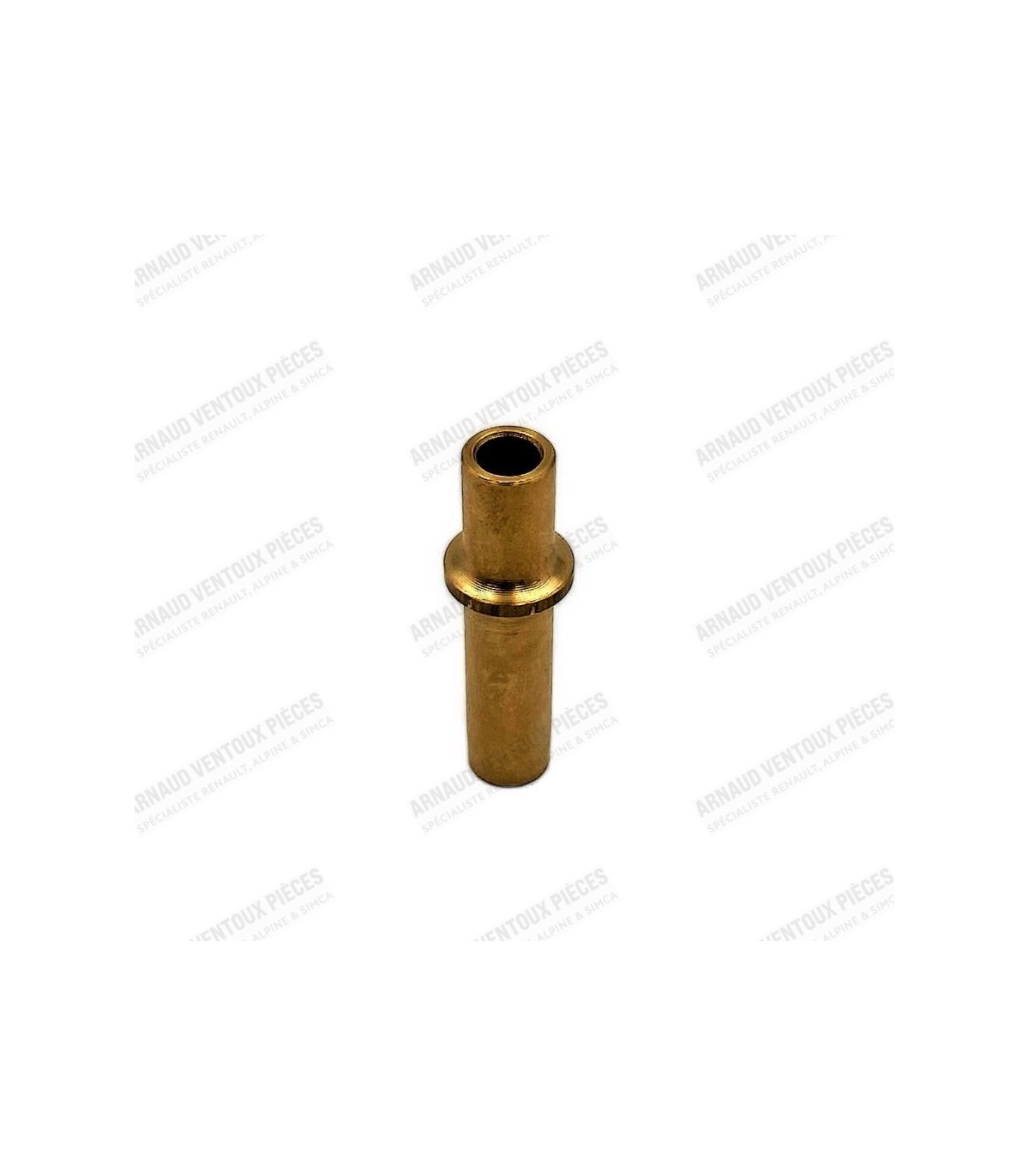

Guide de soupape en bronze avec épaulement - Ø 6mm - 4CV (1er modèle)

Epaisseur des joints :

• Joint Blanc: 0.06mm
• Joint Noir: 0.07mm
• Joint Rouge: 0.09mm

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes  (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 54,5mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 72,77mm
• Diamètre d'embase des chemises (A): Ø 60mm
• Hauteur jupes comprise (hors tout) des chemises (C): 122mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 111,25mm
• Dimensions des axes : Ø 14x46mm (Montage sans circlips)
• Épaisseur des Segments : 2mm / 2mm / 3mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Convient pour :

• 4CV (1ers et 2e modèles)
• Dauphine (1er modèle)
• Alpine A106

Pompe à eau avec 7 trous de fixation, vous avez la possibilité de réaliser le 8ème trou si besoin.

• Pour une utilisation avec un compteur de température (eau ou huile)
• Valeur de résistance: 20°C / 2400Ohms - 100°C / 144Ohms

• ATTENTION : Bague ébauche, à rectifier aux diamètres des axes des pistons après la pose.
• Vendu à l'unité , besoin de x4 bagues par moteur
