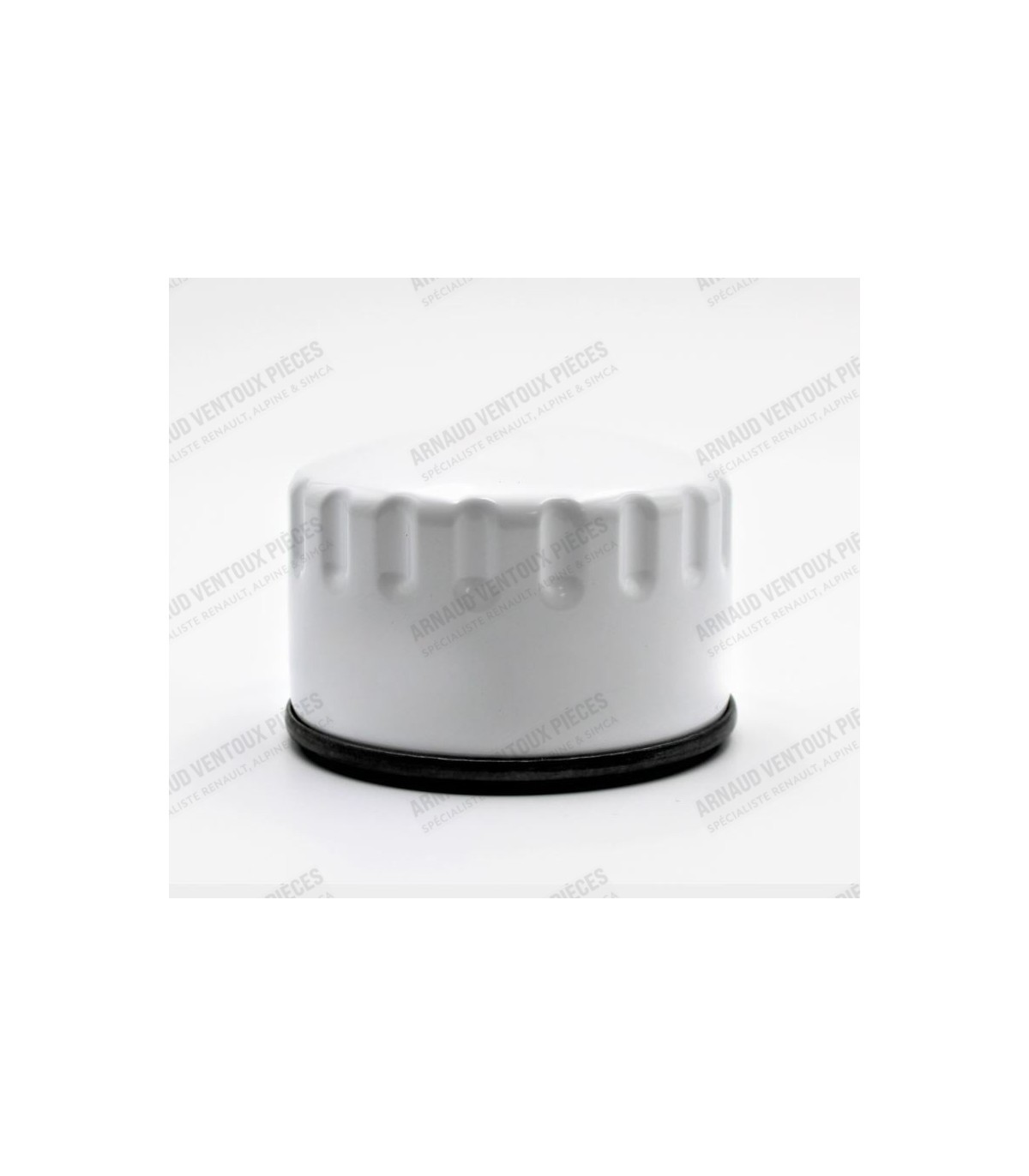

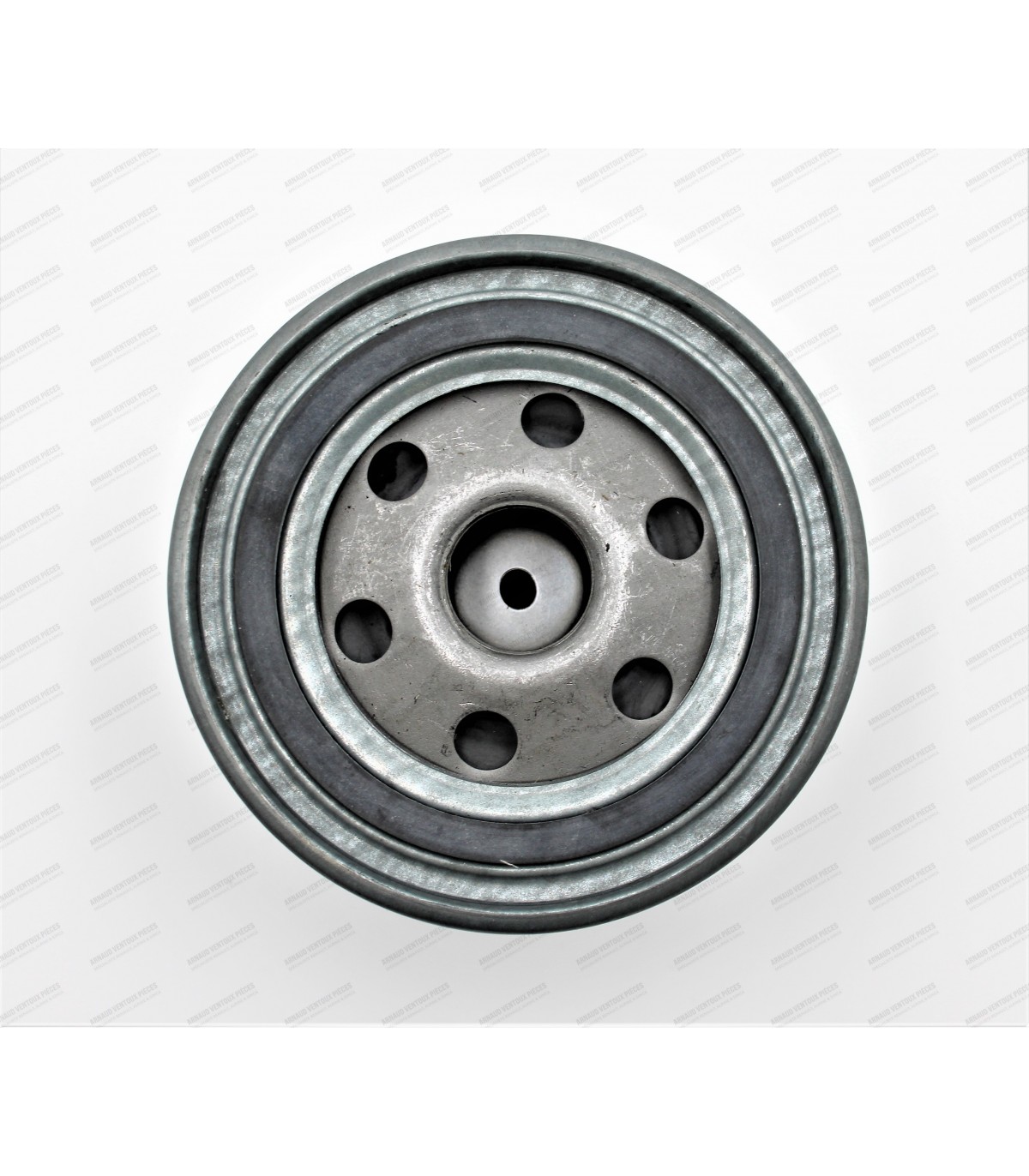

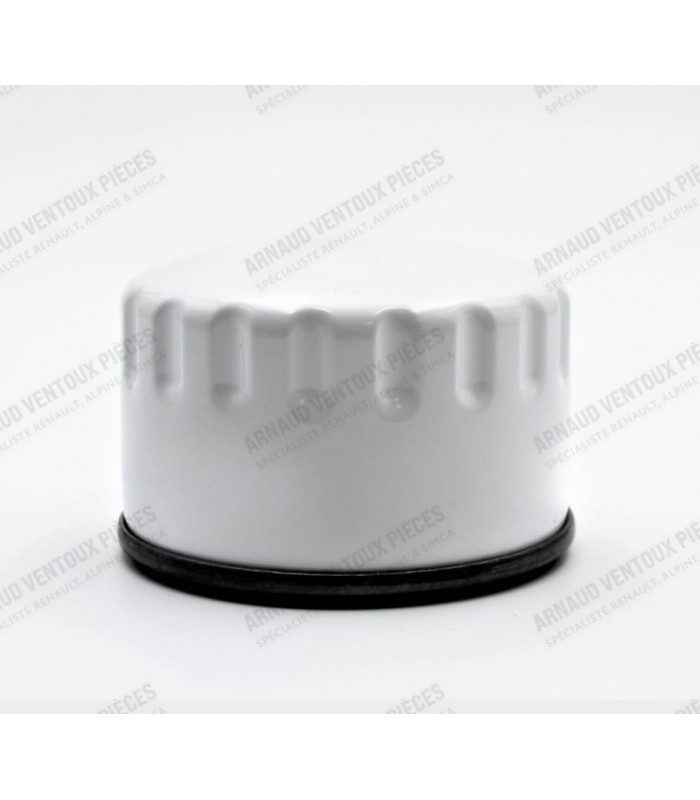

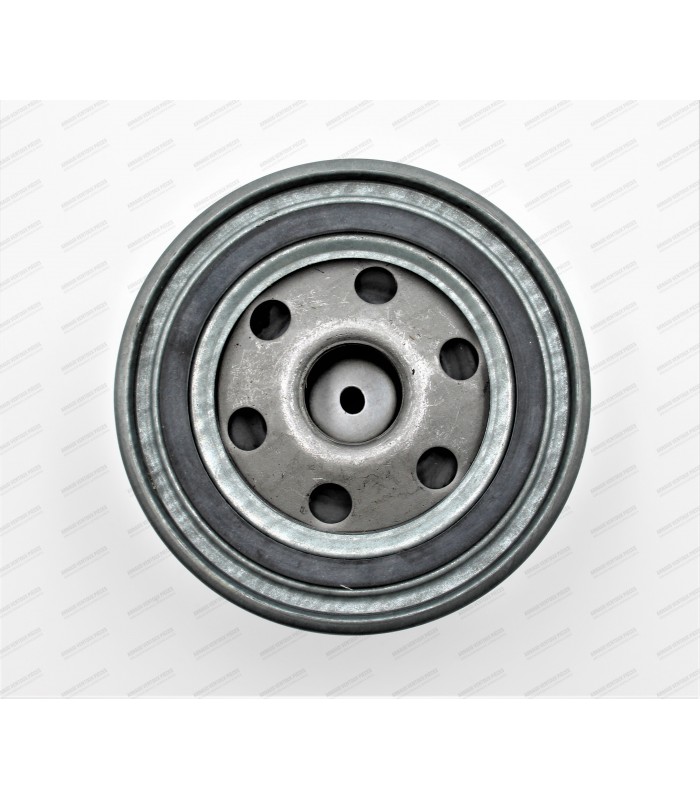

Filtre à huile (Filetage M20x150)

• Longueur hors tout : 153cm (x2)
• Longueur des gaines : 131cm (x2)
• Longueur des câbles : 150cm (x2)

Convient pour :

• R4 TL/ GTL / CLAN (R1128) : Du Châssis n°390246 à la fin de série ...
• R4 F4 (R210B): Du châssis n°15201 à la fin de série...
• R4 F4 (R239B): Du châssis n°480 à la fin de série ...
• R4 TL Savane / Société (R112C / R1128)
• R5 L / TL / Lauréate (R1222 / R1224 / R1225 / R1227 / R1229)
• R5 ALpine / LS / TS (R1223)

Réf OE Renault : 7700539866 / 7704001812

Nos câbles sont de fabrication française et répondent aux normes d’assemblage et de qualité des câbles de première monte (origine) des constructeurs automobiles.

• Simca 1000
• Alpine A310v6 et Renault R30 (Moteur PRV)
• Renault R5 Alpine (1223)

Pour Moteur 956cm³ (Type C1C-08 et 689-10) haute compression (Taux de compression 9.25:1)

Convient pour :

• R4
• R5: TL / Société (Après 1972)

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 65mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 85.80mm
• Diamètre d'embase des chemises (A): Ø 75.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 135mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 94.85mm
• Dimensions des axes : Ø 18x57mm (Montage sans circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 3,5mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en papier

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

• Réf OE Renault : 6000046737 / 7700652153 / 7702128812 / 7701348190
