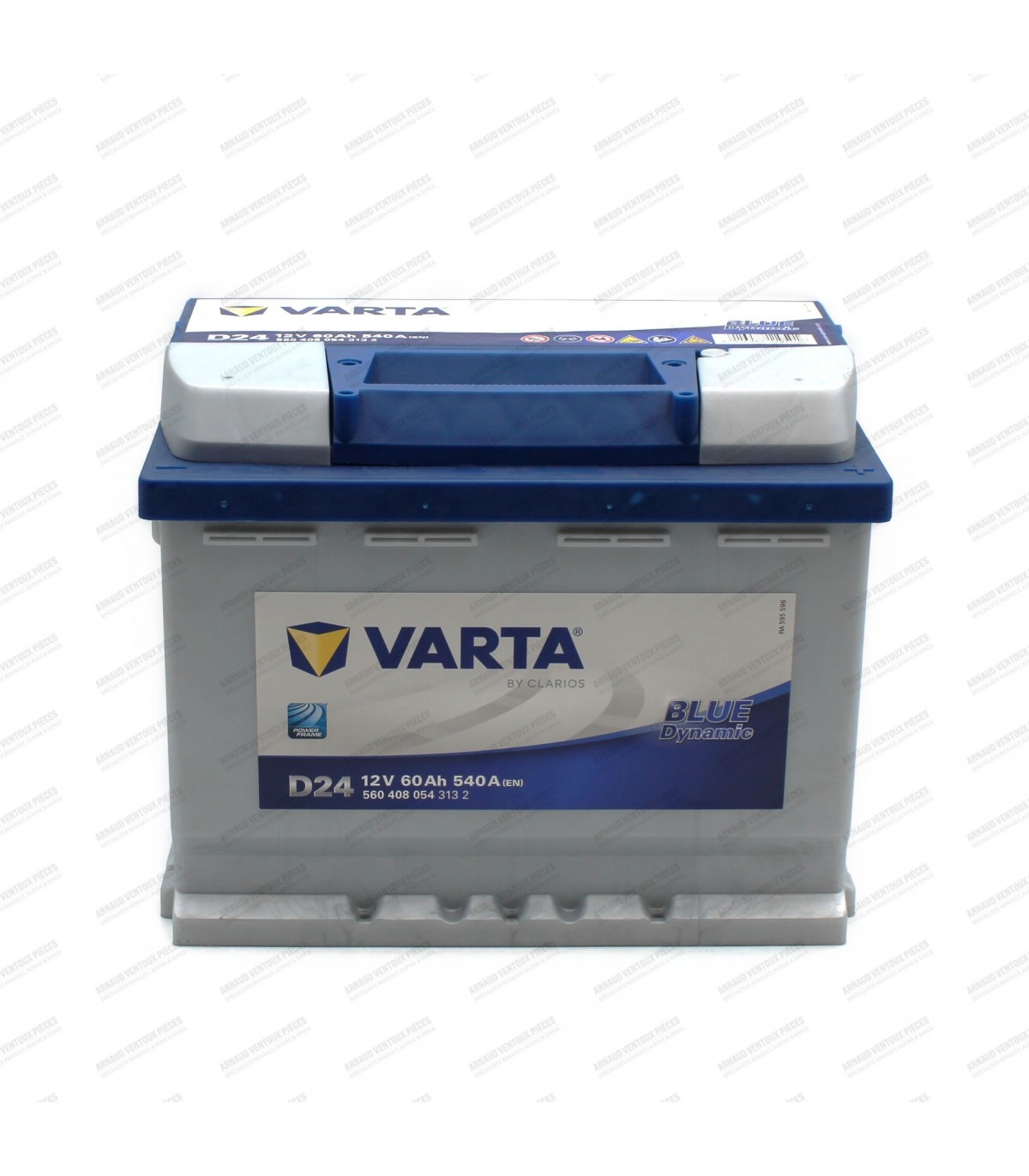

Batterie "Varta Blue Dynamic" 12V 60AH (540A)

• Vis type origine avec empreinte fendue

• Vis spécifique : M12x150 (Pas fin)
• Longueur sous tête : 21mm
• Réf OE Renault : 706317606 / 0706317606

Les bandes thermiques et isolantes d'échappement, permettent de réduire le rayonnement thermique des collecteurs, silencieux ou lignes complètes en les enroulant directement autour des tubes. Elles protègent ainsi efficacement le compartiment moteur et les composants sensibles à la chaleur (démarreur, alternateur, ...).

Bande isolante en tissu de fibre de verre de qualité supérieure, se distinguant par sa haute résistance thermique, jusqu'à des températures de 550°C.

• Largeur de la bande : 50mm
• Longueur du rouleau : 5 mètres linéaires
• Couleur : Beige
• Bande hydrofuge, résistante à la chaleur et au froid, présentant une bonne résistance chimique et non nocive pour la santé.

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 58mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 73mm
• Diamètre d'embase des chemises (A): Ø 62.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 126mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 112.80mm
• Dimensions des axes : Ø 14x50mm (Montage avec circlips)
• Épaisseur des Segments : 1.75mm / 2mm / 3,5mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Attention : Il est probable que les chemises et pistons de fabrication modernes soient équipés d'une jupe plus courte. Le montage des chemises et des pistons modernes afin de remplacer les kits d'origine n'entraîne aucune modification.

Une jupe plus courte favorise un meilleur graissage et permet d’augmenter la course du vilebrequin afin d’éviter que la jupe n’entre en contact avec la bielle.

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Dimensions du goujon :

• Filetage du goujon :  M12 (Pas de 125 / Classe 10.9)
• Diamètre de la tête du goujon : Ø 19.80mm
• Diamètre d'encastrement du goujon : Ø 14.30mm
• Longueur sous tête du goujon : 36mm
• Longueur hors tout du goujon : 41mm

Convient pour les modèles :

• R12 : Tous modèles ( Moyeux arrière avec frein tambour )
• R17 TL : R1312 Du n°1 à 30470 ( Moyeux arrière avec frein tambour )
• R17 TL : R1322 Du n°1 à 2450 ( Moyeux arrière avec frein tambour )
• R16 TS : R1151 ( Moyeux avant avec frein à disque et moyeux arrière avec frein tambour )
• R16 L/TL : R1153 ( Moyeux avant avec frein à disque )

Dimensions du bouchon :

• Diamètre intérieur : Ø 40mm
• Diamètre extérieur : Ø 42mm
• Hauteur : 26.5mm

Convient également pour certaines R16 (R1150) avec frein tambour à l'arrière.
