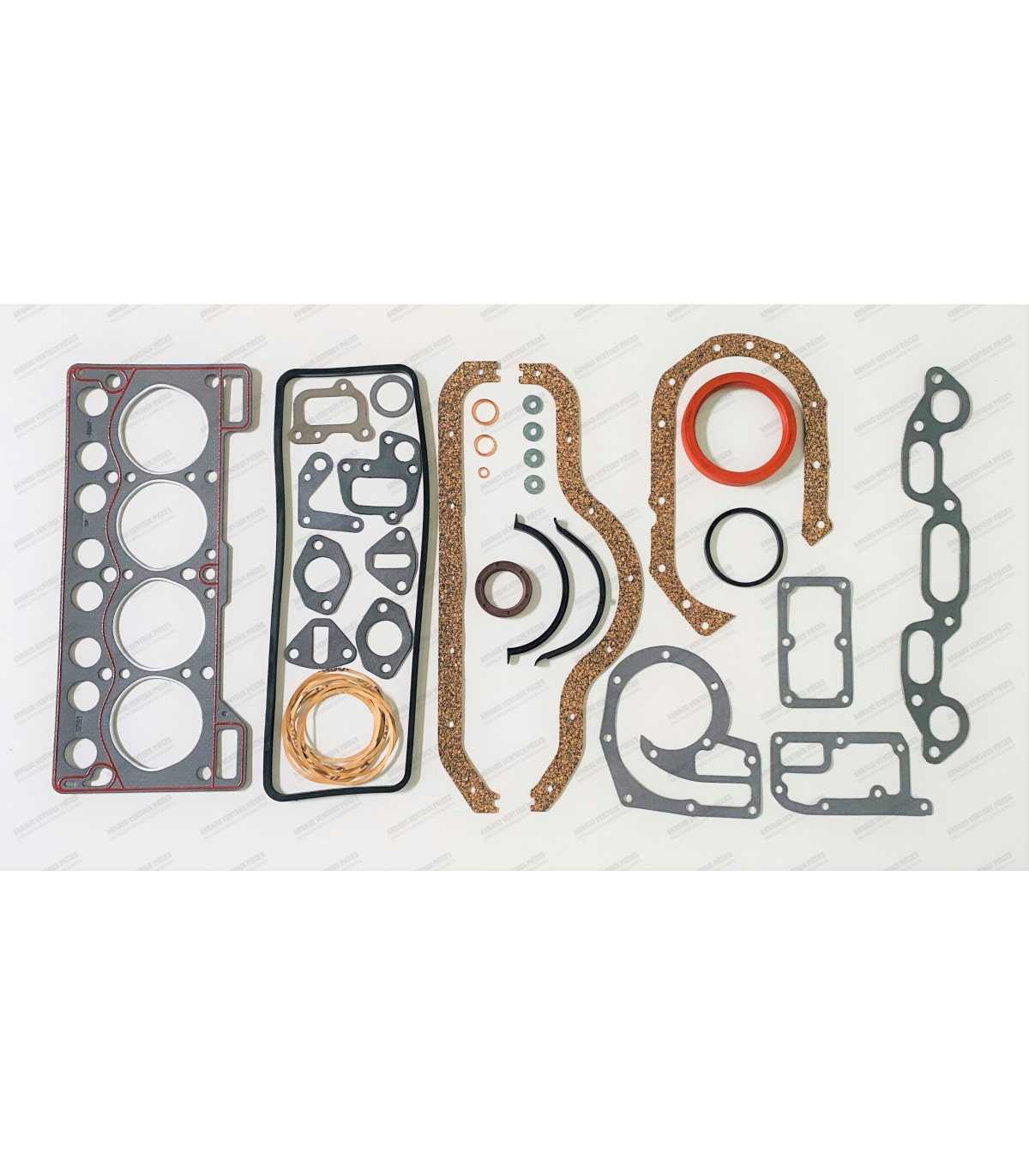

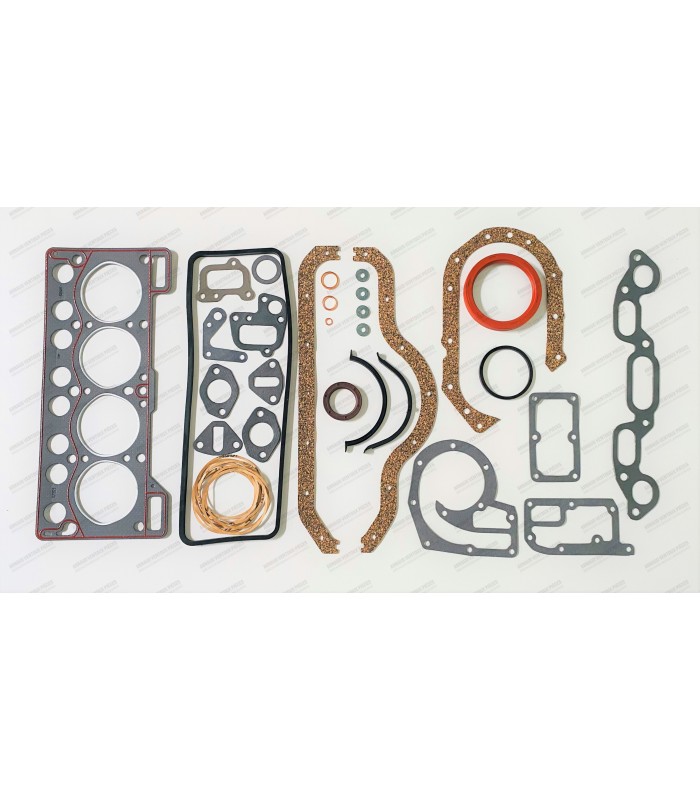

Pochette complète de joint moteur (Alésage Ø 70mm) - Moteur 1108cm³ (Type 688-01 -2e modèle) - Estafette

Dimensions des coussinets :

• Côte : Côte Origine (Standard)
• Diamètre du maneton (A) : Ø 43.98mm
• Diamètre du boîtier (B) : Ø 47.62mm
• Largeur des coussinets (C) : 20.75mm
• Épaisseur des coussinets (D) : 1.81mm
• Coussinets lisses à ergot sans trou de graissage et sans rainures
• Matière des coussinets : Bi-métal

• Ce faisceau d'allumage est composé de 4 fils de bougies et 1 fil de bobine.
• Nous tenons à souligner que nos fils de bougies sont fabriqués avec des fils en silicone  de Ø 7 mm, de couleur noire, avec une âme (matériau du fil) en cuivre standard, ce qui indique qu'ils ne possèdent pas de protection antiparasite.
• Si le véhicule est équipé d'accessoire électronique sensible, tel que radio, tripmaster, moniteur ou certain kit d'allumage électronique, des interférences ou des perturbations peuvent se produire.

Dimensions des joints :

• Épaisseur des joints blancs : 0.06mm
• Épaisseur des joints noirs : 0.07mm
• Épaisseur des joints Rouges : 0.09mm
• Kit de x12 joints : x4 Blanc / x4 Noir / x4 Rouge
• Diamètre des joints : Ø 78.4x86mm
• Réf OE Renault : 7700508287 (x4) + 7700508288 (x4) + 7700510472 (x4)

Dimensions des coussinets :

• Côte : Côte origine (Standard)
• Diamètre du tourillon (A) : Ø 46.00mm
• Diamètre du boîtier (B) : Ø 49.89mm
• Largeur des coussinets (C)  : 24.50mm (x4)
• Largeur des coussinets (C)  : 19.50mm (x6)
• Épaisseur des coussinets (D) : 1.92mm
• Coussinets lisses à ergot avec trous de graissage (x5) et rainures (x5)
• Matière des coussinets : Bi-métal

Caractéristiques des segments :

• Diamètre des segments : Ø 73mm
• Épaisseur des segments supérieurs (Coupe-feu): 1.75mm
• Épaisseur des segments intermédiaires (Étanchéité): 2mm
• Épaisseur des segments inférieurs (Racleur): 4mm

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Avec pointeau de 1.5
