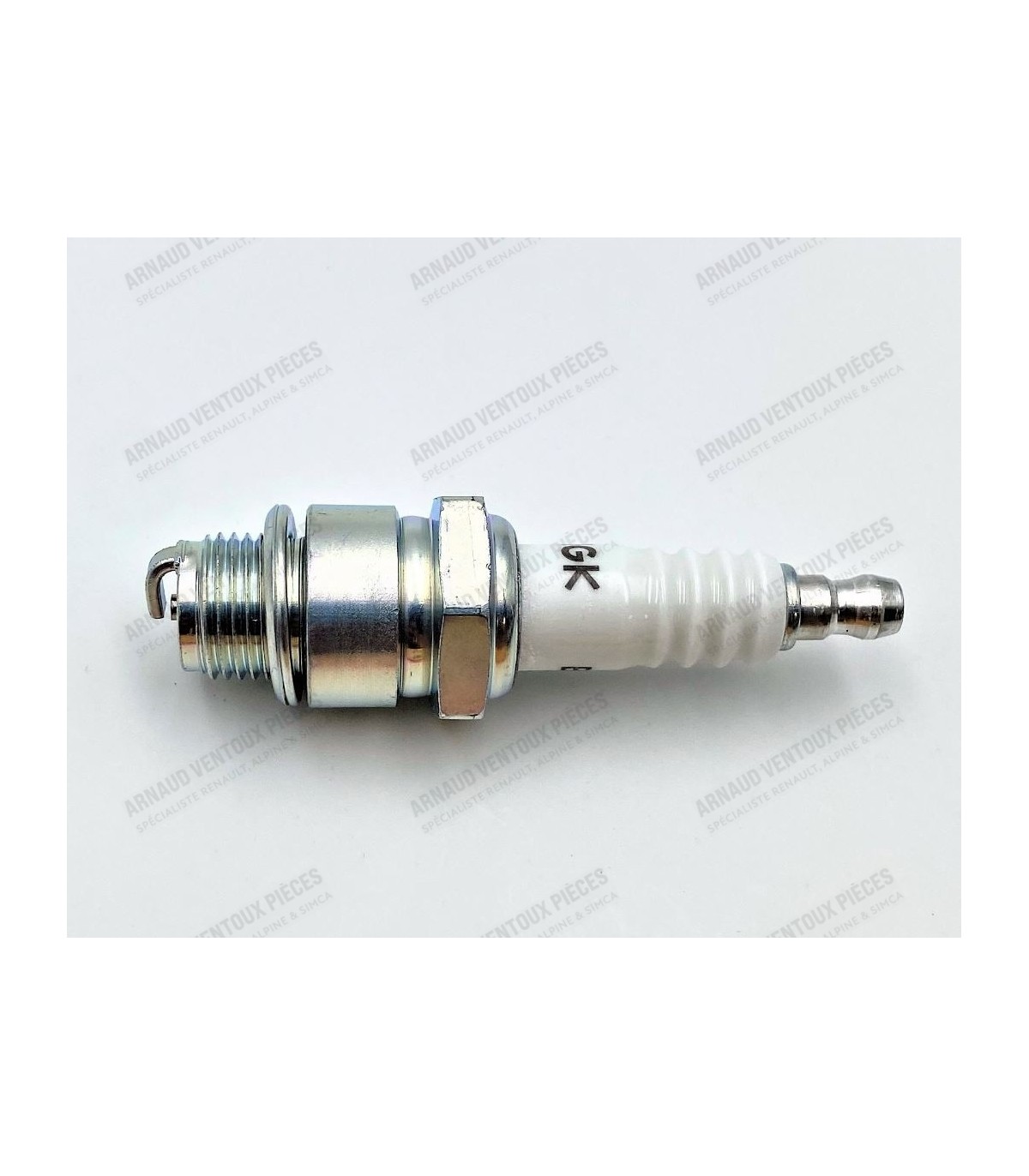

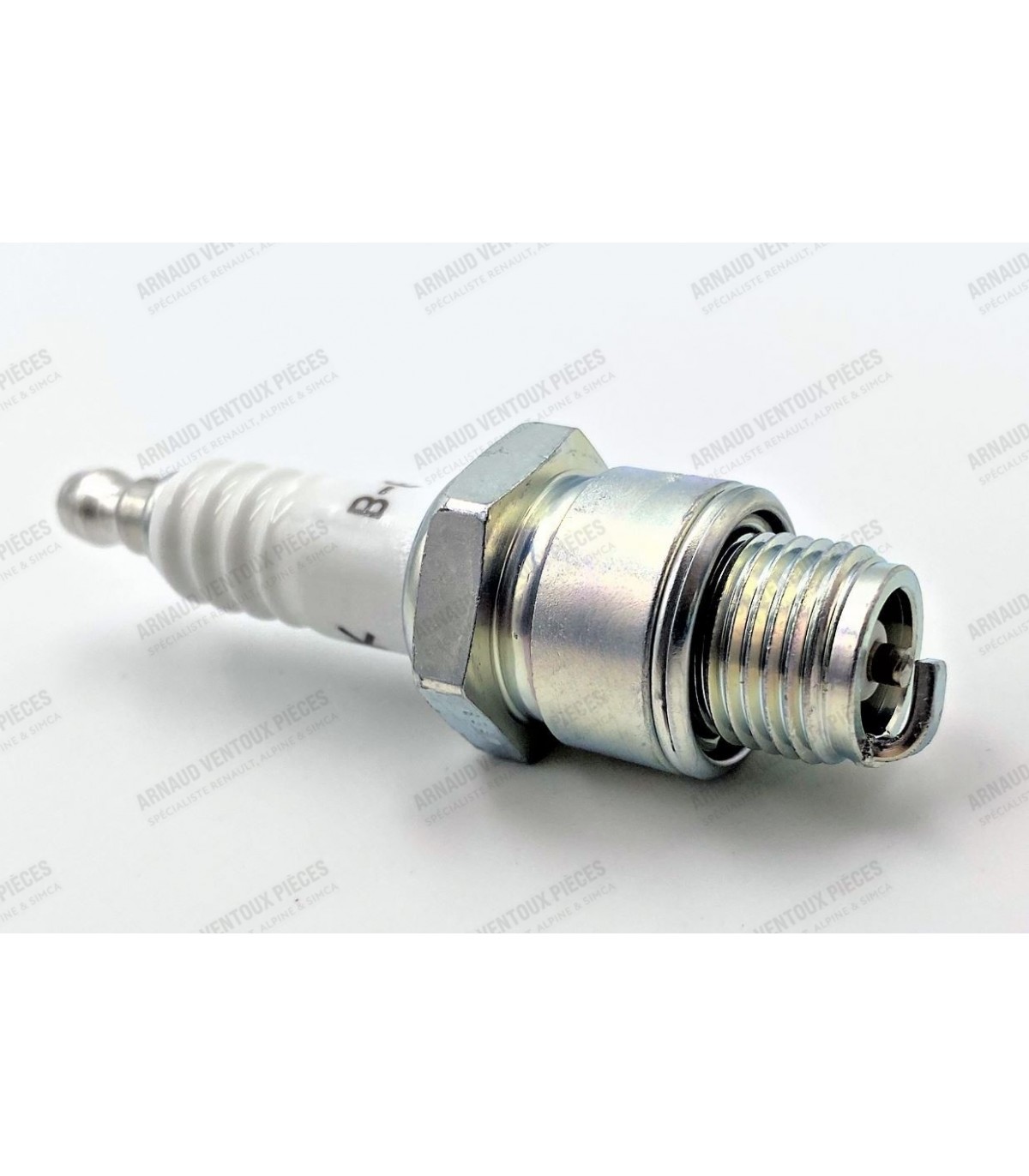

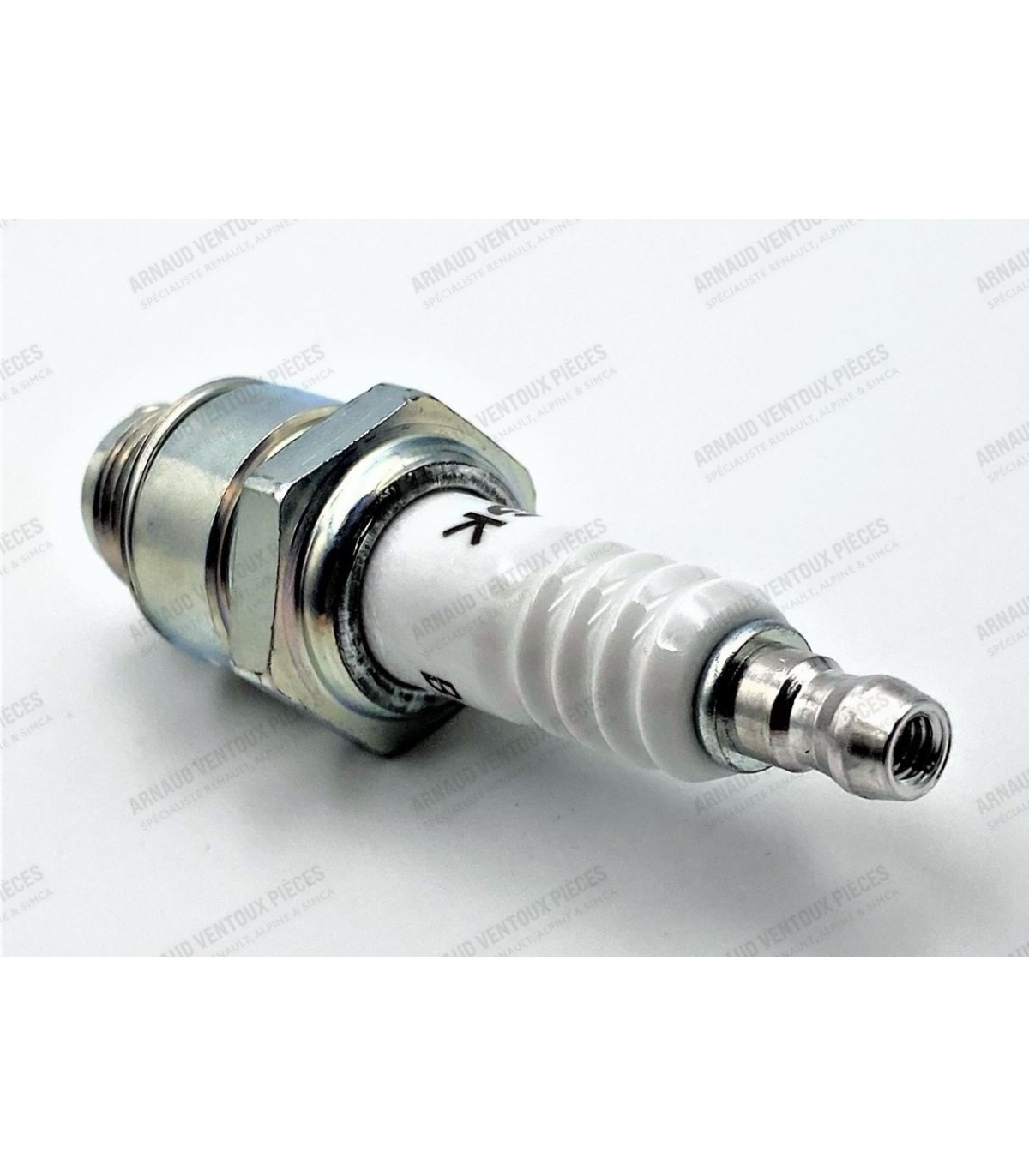

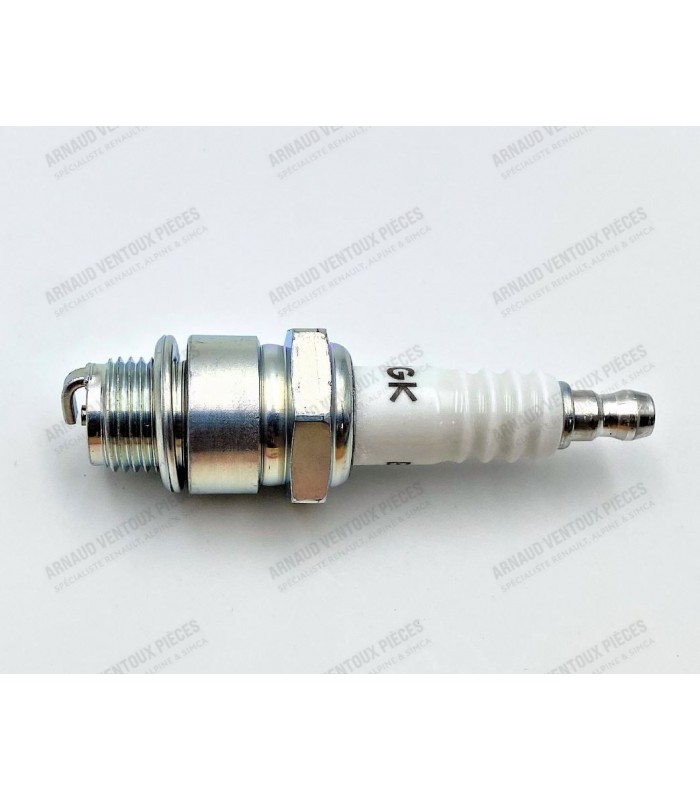

Bougie d'allumage "NGK B-6L"

Convient pour:

• R4 (R1120) : Du châssis n°954001 à la fin
• R4 (R1123) : Du châssis n°627132 au n°2012576
• R4 (R1126) : Du début au châssis n°655996
• R4 (R1128) : Du début au châssis n°60549
• R4 (R2106) : Du châssis n°24877 au n°246451
• R4 Fourgonnette (R2370) / (R2391) / (R2392)

• R5 (R1120) : Du début au châssis n°116482
• R5 (R1221) : Du début au châssis n°197823
• R5 (R1222) : Du début au châssis n°1020450
• R5 (R1223) : Du début au châssis n°21094
• R5 (R1224) : Du début au châssis n°261223
• R5 (R1225) : Du début au châssis n°219268
• R5 (R2381) : Du début au châssis n°6001
• R5 (R2382) : Du début au châssis n°38121

Réf OE Origine : 7701450589 (Gauche) + 7701450588) (Droite)

• Longueur sous tête de la partie filetée : 30mm

Les ensembles sont fournis avec les éléments suivants :

• Chemises (x4)
• Pistons (x4)
• Segments (x12)
• Axes (x4)
• Circlips (x8)

Dimensions des différentes pièces :

• Diamètre de l'alésage des chemises : Ø 54,5mm
• Diamètre de la collerette ou du haut des chemises (D): Ø 72,77mm
• Diamètre d'embase des chemises (A): Ø 62.50mm
• Hauteur jupes comprise (hors tout) des chemises (C): 122mm
• Hauteur du haut de la chemise à la portée des joints d'embases (E) : 111.25mm
• Dimensions des axes : Ø 14x46mm (Montage sans circlips)
• Épaisseur des Segments : 2mm / 2mm / 3mm (Coupe feu/ Étanchéité / Racleur)
• Type de joints d'embase : Joint en cuivre

Attention : Il est probable que les chemises et pistons de fabrication modernes soient équipés d'une jupe plus courte. Le montage des chemises et des pistons modernes afin de remplacer les kits d'origine n'entraîne aucune modification.

Une jupe plus courte favorise un meilleur graissage et permet d’augmenter la course du vilebrequin afin d’éviter que la jupe n’entre en contact avec la bielle.

Sens de montage des pistons : une flèche tracée perpendiculairement à l'axe du piston figure sur le dessus du piston. Elle doit être orientée dans le sens de la rotation du moteur lors de la bielle descendante (Voir notice constructeur ou schéma).

Il est indispensable d'effectuer une vérification du jeu à la coupe de chaque segment avant leur mise en place sur les pistons, selon les valeurs données par le constructeur ou données dans la notice fournie.

Au montage, la coupe des segments doit être répartie de façon régulière sur le périmètre du piston à 120°.

Sens de montage : L'extrémité comportant les deux trous les plus rapprochés se monte du côté de la plaque de visite (Opposé à la pompe à eau)

Orientation du tube : les trous sont à orienter vers les sièges de soupape avec un angle de 30° par rapport à la verticale.

• Diamètre extérieur du tube : Ø 14mm
• Longueur du tube (Hors tout) : 325mm
• Matière : Inox
• Réf OE Renault : 5522581 / 0555258100/ 0555465300

Pour une 4CV, il faut compter 3,10 mètres de joint par porte, soit un total de 12,40 mètres pour l’ensemble des 4 portes.
